नालीदार कार्डबोर्ड उत्पादन लाइन भारी दबाने वाले रोलर्स के लिए डबल फेस

1
MOQ
USD10,000~100,000/set
कीमत
नालीदार कार्डबोर्ड उत्पादन लाइन भारी दबाने वाले रोलर्स के लिए डबल फेस
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
कार्य चौड़ाई: 1600 मिमी
डिजाइन गति: 150 मीटर/मिनट
आर्थिक गति: 180-230 मीटर/मिनट
गर्म प्लेट संख्या: 600 मिमी X 10 टुकड़ा
शीतलन खंड की लंबाई: 5मी
तापमान संबंधी आवश्यकताएँ: 160-200℃
भाप का दबाव: 0.8-1.3 एमपीए
वायुदाब: 0.5-0.6 एमपीए
वायवीय दबाव प्लेट: 13 समूह
कार्य शक्ति: 380V 50हर्ट्ज 90KW
प्रमुखता देना:

डबल फेस हेवी प्रेसिंग रोलर्स

,

नालीदार कार्डबोर्ड उत्पादन लाइन रोलर्स

,

वारंटी के साथ कार्डबोर्ड प्रेसिंग रोलर्स
मूलभूत जानकारी
उत्पत्ति के प्लेस: डोंगगुआंग, चीन
ब्रांड नाम: GERUN
प्रमाणन: ISO,CE
मॉडल संख्या: जीआर
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: प्लास्टिक फिल्म कवरिंग या लकड़ी के केस पैकेजिंग (चयनित)
प्रसव के समय: 30-60 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 30सेट/माह
उत्पाद विवरण
डबल फेसर फॉर कोरुगेटेड कार्डबोर्ड प्रोडक्शन लाइन
डबल फेसर, जिसे डबल बैकर के नाम से भी जाना जाता है, कोरुगेटेड बोर्ड उत्पादन लाइन का "फॉर्मिंग हब" है। यह सिंगल-फेस कोरुगेटेड बोर्ड को लाइनर (फेस शीट) के साथ जोड़ने और उन्हें मजबूत डबल-वॉल या मल्टी-वॉल कोरुगेटेड बोर्ड में दबाने के लिए जिम्मेदार है। यह एक प्रमुख उपकरण है जो बोर्ड की अंतिम भौतिक शक्ति और गुणवत्ता निर्धारित करता है।
तकनीकी विशिष्टताएँ
प्रभावी चौड़ाई1600मिमीडिजाइन उत्पादन गति150मी/मिनट
तीन परत आर्थिक गति200-230मी/मिनटअनुदैर्ध्य पृथक्करण सटीकता±1मिमी
क्रॉस-कटिंग परिशुद्धता±1मिमीकार्य चौड़ाई1600मिमी
डिजाइन गति150मी/मिनटआर्थिक गति120-130मी/मिनट
हॉट प्लेट संख्या600मिमी × 10 पीसकूलिंग सेक्शन की लंबाई5 मीटर
तापमान आवश्यकताएँ160-200℃स्टीम प्रेशर0.8-1.3Mpa
एयर प्रेशर0.5-0.6Mpaन्यूमेटिक प्रेशर प्लेट13 समूह
कार्य शक्ति380V 50Hz 90KW
Double facer technical diagram and specifications
संरचनात्मक विशेषताएँ
  • डबल-साइडेड मशीन लैमिनेटेड, गर्म प्लैटन हीटिंग, गोंद पेस्ट और स्टीरियोटाइप के माध्यम से सिंगल-साइडेड कोरुगेटेड पेपर और फेशियल पेपर को बॉन्ड करती है ताकि फ्लैट कार्डबोर्ड का उत्पादन किया जा सके।
  • हॉट प्लेट की सतह ग्राउंड फिनिश है, जिसमें 18 पीस 600मिमी चौड़ी हॉट प्लेट्स और 5 मीटर कूलिंग स्टीरियोटाइप सेक्शन है।
  • कंटेनर बोर्ड से बनी हॉट प्लेट्स, संलग्न प्रेशर कंटेनर प्रमाणन और निरीक्षण प्रमाण पत्र के साथ।
  • आंतरिक थर्मल पैनल में विभाजन अलगाव संरचना है जिसमें एस-आकार की स्टीम प्रवाह और स्टीम-वाटर पृथक्करण कार्य है।

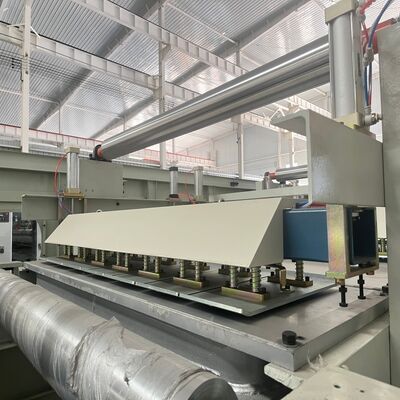

  • 14 सेट स्प्रिंग न्यूमेटिक प्रेशर प्लेट्स मानक के साथ न्यूमेटिक प्रेशर प्लेट संरचना।
  • हीटिंग प्लेट हीट पाइप के लिए तापमान डिस्प्ले के साथ मल्टी-सेक्शन तापमान नियंत्रण।
  • ऊपरी कॉटन वेबिंग स्वचालित रूप से डबल सिलेंडर एस-आकार के कॉटन वेब टेंशनिंग डिवाइस के साथ केंद्रित होती है।
  • निचला बेल्ट न्यूमेटिक टेंशनिंग मैकेनिज्म का उपयोग करता है जिसमें स्वचालित बायां-दायां सुधार और मैनुअल समायोजन क्षमता होती है।
  • स्वतंत्र गियरबॉक्स ड्राइव यूनिट जिसमें ZG-500 स्टील गियर और तेल-डूबे हुए स्नेहन हैं।
  • स्थिर और विश्वसनीय संचालन के लिए अंतर्राष्ट्रीय ब्रांड के इलेक्ट्रिकल कंपोनेंट्स।
  • मुख्य ड्राइव मोटर में फ्रीक्वेंसी एनर्जी, लो-स्पीड टॉर्क, वाइड स्पीड रेंज और आसान रखरखाव की सुविधा है।
  • उच्च-तीव्रता प्रोफाइल मुख्य रीढ़, ठोस संरचना के साथ, जो उच्च-गति संचालन के लिए उपयुक्त है।
उत्पादन लाइन की स्थिति और प्रक्रिया प्रवाह
डबल फेसर आमतौर पर सिंगल फेसर के बाद और ड्रायर/कूलर सेक्शन से पहले स्थित होता है, जो कोरुगेटेड बोर्ड उत्पादन प्रक्रिया में एक कनेक्टिंग लिंक के रूप में कार्य करता है।
विशिष्ट उत्पादन प्रवाह:
सिंगल-फेस कोरुगेटेड बोर्ड → डबल फेसर (चिपकने वाला अनुप्रयोग, लाइनर लैमिनेशन, हीटिंग/प्रेसिंग) → सुखाने और ठंडा करना → स्लिटिंग और स्कोरिंग → स्टैकिंग
मुख्य प्रकार और चयन संदर्भ
  • हीटेड-प्लेट डबल फेसर:सबसे आम प्रकार जो दबाव के लिए ऊपरी और निचले हीटेड प्लेट्स का उपयोग करता है। बड़ा संपर्क क्षेत्र, मध्यम से उच्च गति उत्पादन लाइनों के लिए उपयुक्त।
  • वैक्यूम-असिस्टेड डबल फेसर:बोर्ड और हीटेड प्लेट्स के बीच घर्षण को कम करने के लिए परिवहन के लिए वैक्यूम बेल्ट का उपयोग करता है। भारी, उच्च-शक्ति वाले बोर्डों के लिए उपयुक्त।
  • एयर-कुशन डबल फेसर:समान दबाव प्रदान करता है, पतले या हल्के बोर्डों के उत्पादन के लिए उपयुक्त, प्रभावी ढंग से फ्लूट क्रश को रोकता है।
मुख्य परिचालन और रखरखाव बिंदु
  • तापमान नियंत्रण:हीटेड प्लेट का तापमान लाइन की गति से मेल खाना चाहिए। उच्च गति के लिए चिपकने वाले जिलेटिनाइजेशन को सुनिश्चित करने के लिए उच्च तापमान की आवश्यकता होती है।
  • दबाव समायोजन:अत्यधिक दबाव फ्लूट्स को चपटा करता है (फ्लूट क्रश), ताकत को कम करता है; अपर्याप्त दबाव खराब बॉन्डिंग की ओर ले जाता है।
  • नियमित रखरखाव:हीट ट्रांसफर को प्रभावित करने वाले कार्बन बिल्डअप को रोकने के लिए हीटेड प्लेट की सतहों की सफाई पर ध्यान दें; सुचारू परिवहन सुनिश्चित करने के लिए कैनवास बेल्ट या कन्वेयर बेल्ट के तनाव की जांच करें।

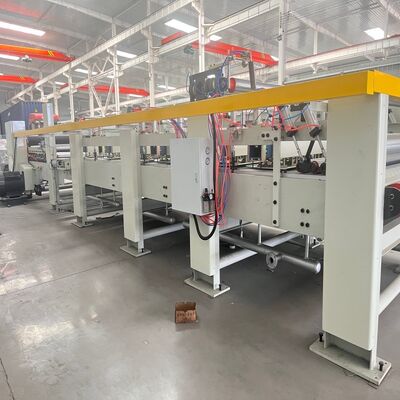

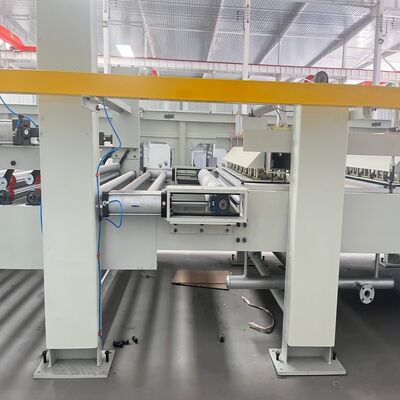

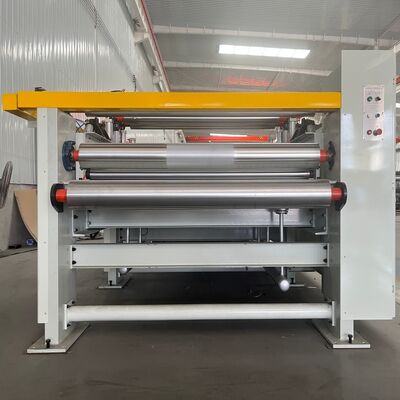

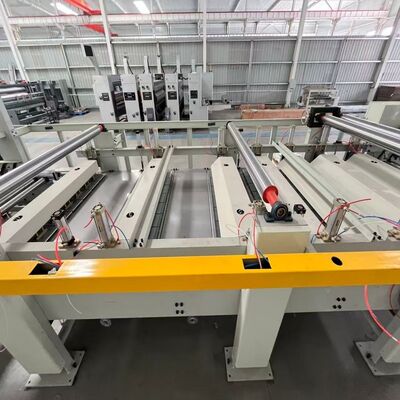

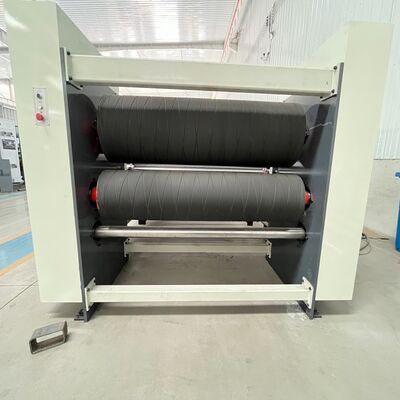

Double facer machine overview Double facer close-up view Double facer operational view Double facer production line integration Double facer manufacturing process
पैकिंग और शिपिंग
लंबी दूरी की सड़क परिवहन और विभिन्न मौसम की स्थिति के लिए उपयुक्त नमी-रोधी और शॉक-प्रूफ पैकेजिंग को अपनाता है। रखरखाव और संचालन मैनुअल का एक पूरा सेट शामिल है।
Packaging and shipping methods for double facer
हमारी सेवाएँ
Comprehensive service offerings for corrugated machinery Customer support and technical service
