डबल फेसर के लिए नालीदार कार्डबोर्ड उत्पादन लाइन प्रेसिंग प्लेट गर्म प्लेट

1
MOQ
USD10,000~100,000/set
कीमत
डबल फेसर के लिए नालीदार कार्डबोर्ड उत्पादन लाइन प्रेसिंग प्लेट गर्म प्लेट
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
कार्य चौड़ाई: 1600 मिमी
डिजाइन गति: 150 मीटर/मिनट
आर्थिक गति: 180-230 मीटर/मिनट
गर्म प्लेट संख्या: 600 मिमी X 10 टुकड़ा
शीतलन खंड की लंबाई: 5मी
तापमान संबंधी आवश्यकताएँ: 160-200℃
भाप का दबाव: 0.8-1.3 एमपीए
वायुदाब: 0.5-0.6 एमपीए
वायवीय दबाव प्लेट: 13 समूह
कार्य शक्ति: 380V 50हर्ट्ज 90KW
प्रमुखता देना:

दोहरे फ़ाइसर प्रेसिंग प्लेट के लिए तरंगीन कार्डबोर्ड

,

कार्डबोर्ड उत्पादन लाइन के लिए गर्म प्लेट

,

गर्म प्लेट के साथ दोहरे फैसर के साथ घुमावदार लाइन

मूलभूत जानकारी
उत्पत्ति के प्लेस: डोंगगुआंग, चीन
ब्रांड नाम: GERUN
प्रमाणन: ISO,CE
मॉडल संख्या: जीआर
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: प्लास्टिक फिल्म कवरिंग या लकड़ी के केस पैकेजिंग (चयनित)
प्रसव के समय: 30-60 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 30सेट/माह
उत्पाद विवरण
कार्डबोर्ड उत्पादन लाइन के लिए डबल फेसर
डबल फेसर, जिसे डबल बैकर के नाम से भी जाना जाता है, कार्डबोर्ड उत्पादन लाइन का निर्माण केंद्र है। यह महत्वपूर्ण उपकरण सिंगल-फेस कार्डबोर्ड को एक लाइनर (फेस शीट) के साथ जोड़ता है और उन्हें मजबूत डबल-वॉल या मल्टी-वॉल कार्डबोर्ड में दबाता है, जो तैयार उत्पाद की अंतिम भौतिक शक्ति और गुणवत्ता निर्धारित करता है।
मुख्य कार्य: अर्ध-तैयार को तैयार उत्पाद में बदलना
जबकि सिंगल फेसर एक लाइनर के साथ कार्डबोर्ड माध्यम का उत्पादन करता है (सिंगल-फेस बोर्ड), डबल फेसर विनिर्माण प्रक्रिया को पूरा करता है:
  • बंधन और इलाज: फ्लूट टिप्स पर चिपकने वाला लगाता है और दूसरे लाइनर के साथ सटीक रूप से लैमिनेट करता है
  • आकार देना और दबाना: चिपकने वाले को जिलेटिनाइज़ करने और ठीक करने के लिए गर्म प्लेटों के माध्यम से दबाव और गर्मी लागू करता है, स्थिर आर्क ब्रिज संरचनाएं बनाता है
मुख्य प्रदर्शन विनिर्देश
प्रभावी चौड़ाई1600मिमी
डिजाइन उत्पादन गति150मी/मिनट
तीन परत आर्थिक गति200-230मी/मिनट
अनुदैर्ध्य पृथक्करण सटीकता±1मिमी
क्रॉस-कटिंग परिशुद्धता±1मिमी
तकनीकी पैरामीटर
कार्य चौड़ाई1600मिमी
डिजाइन गति150मी/मिनट
आर्थिक गति120-130मी/मिनट
गर्म प्लेट विन्यास600मिमी × 10 टुकड़े
कूलिंग सेक्शन की लंबाई5 मीटर
तापमान आवश्यकताएं160-200℃
भाप दबाव0.8-1.3Mpa
वायु दबाव0.5-0.6Mpa
वायवीय दबाव प्लेट13 समूह
कार्य शक्ति380V 50Hz 90KW
डबल फेसर के लिए नालीदार कार्डबोर्ड उत्पादन लाइन प्रेसिंग प्लेट गर्म प्लेट 0
संरचनात्मक विशेषताएं
डबल-साइडेड मशीन गर्म प्लैटन हीटिंग का उपयोग करके चिपके हुए सिंगल-साइडेड कार्डबोर्ड पेपर को फेशियल पेपर के साथ लैमिनेट करती है ताकि गोंद पेस्ट लगाने और स्टीरियोटाइपिंग के लिए सपाट कार्डबोर्ड का उत्पादन किया जा सके।
गर्म प्लेट की सतह ग्राउंड फिनिश वाली है, जिसमें कुल 18 टुकड़े 600मिमी चौड़ाई के हैं, जिसमें 5-मीटर कूलिंग स्टीरियोटाइप्स हैं। गर्म प्लेटें संलग्न दबाव प्रमाणन के साथ कंटेनर बोर्ड निर्माण का उपयोग करती हैं।
आंतरिक थर्मल पैनलों में एस-आकार की भाप प्रवाह और भाप-जल पृथक्करण के साथ विभाजन अलगाव संरचना होती है ताकि दक्षता में सुधार हो सके।

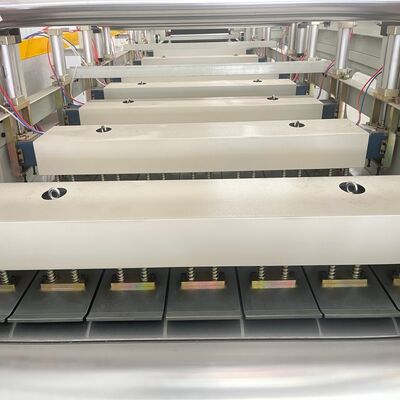

मानक के रूप में 14 सेट स्प्रिंग वायवीय दबाव प्लेटों के साथ वायवीय दबाव प्लेट संरचना।
हीटिंग प्लेट हीट पाइप के लिए डिस्प्ले के साथ मल्टी-सेक्शन तापमान नियंत्रण।
स्वचालित केंद्रीकरण और डबल सिलेंडर एस-आकार के टेंशनिंग डिवाइस के साथ ऊपरी कपास वेबिंग।
वायवीय टेंशनिंग और स्वचालित/मैनुअल सुधार संरेखण के साथ निचला बेल्ट।
स्वतंत्र गियरबॉक्स ड्राइव यूनिट जिसमें ZG-500 स्टील गियर और तेल-डूबे हुए स्नेहन हैं।
स्थिर, विश्वसनीय संचालन के लिए अंतर्राष्ट्रीय ब्रांड के विद्युत घटक।
कम गति टॉर्क और विस्तृत गति सीमा के साथ आवृत्ति ऊर्जा मुख्य ड्राइव मोटर।
उच्च-तीव्रता प्रोफाइल मुख्य रीढ़ की हड्डी, ठोस निर्माण के साथ उच्च गति संचालन के लिए उपयुक्त।
मुख्य घटक पैरामीटर
भाग का नामविनिर्देशसतह उपचार

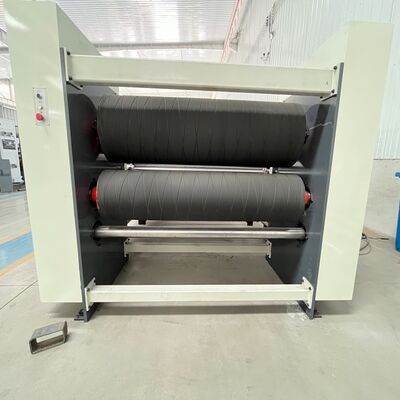

ऊपरी ड्राइव रबर रोलरφ800मिमीघिसाव प्रतिरोधी रबर कवर
निचला ड्राइव रबर रोलरφ600मिमीघिसाव प्रतिरोधी रबर कवर
सामने/पीछे संचालित बेल्ट रोलरφ215मिमीक्रोम चढ़ाना पॉलिशिंग
टॉप टेंशन रोलरφ155मिमीक्रोम चढ़ाना पॉलिशिंग
ऊपरी बेल्ट समायोजन रोलरφ130मिमीक्रोम चढ़ाना पॉलिशिंग
उपकरण गैलरी
डबल फेसर के लिए नालीदार कार्डबोर्ड उत्पादन लाइन प्रेसिंग प्लेट गर्म प्लेट 1 डबल फेसर के लिए नालीदार कार्डबोर्ड उत्पादन लाइन प्रेसिंग प्लेट गर्म प्लेट 2 डबल फेसर के लिए नालीदार कार्डबोर्ड उत्पादन लाइन प्रेसिंग प्लेट गर्म प्लेट 3 डबल फेसर के लिए नालीदार कार्डबोर्ड उत्पादन लाइन प्रेसिंग प्लेट गर्म प्लेट 4 डबल फेसर के लिए नालीदार कार्डबोर्ड उत्पादन लाइन प्रेसिंग प्लेट गर्म प्लेट 5
पैकिंग और शिपिंग
उपकरण को नमी-रोधी और शॉक-प्रूफ सामग्री के साथ पैक किया जाता है जो लंबी दूरी के सड़क परिवहन और विभिन्न मौसम की स्थिति के लिए उपयुक्त है। प्रत्येक शिपमेंट के साथ रखरखाव और संचालन मैनुअल का पूरा सेट शामिल है।
डबल फेसर के लिए नालीदार कार्डबोर्ड उत्पादन लाइन प्रेसिंग प्लेट गर्म प्लेट 6
