क्रॉस कटर एक महत्वपूर्ण डाउनस्ट्रीम प्रसंस्करण इकाई है, जो सूखी और स्टैकिंग सेक्शन के बीच स्थित है।इसका प्राथमिक कार्य उच्च गति से, पूर्व निर्धारित आयामों के अनुसार लगातार उत्पादित तरंगदार कार्डबोर्ड का सटीक अनुप्रस्थ कटौती, जिससे निर्दिष्ट लंबाई की एकल कार्डबोर्ड चादरें प्राप्त होती हैं।
क्रॉस कटर में मुख्य रूप से एक पावर सिस्टम, एक पेपर फीड तंत्र, एक माप प्रणाली, एक काटने की तंत्र और एक नियंत्रण प्रणाली होती है। इसका कार्य सिद्धांत निम्नानुसार हैःबेतरतीब ढंग से फ़ीड रोलर्स द्वारा बेतरतीब ढंग से वेरगेटेड बोर्ड का निरंतर प्रवाह दिया जाता है. माप प्रणाली (आमतौर पर घूर्णी एन्कोडर या सर्वो सिस्टम का उपयोग करके) वास्तविक समय में बोर्ड की यात्रा की लंबाई को ट्रैक करती है।नियंत्रण प्रणाली तुरंत बोर्ड भर में एक उच्च गति अनुप्रस्थ कटौती निष्पादित करने के लिए काटने के ब्लेड (आमतौर पर एक घूर्णन चाकू रोलर) ड्राइव करने के लिए एक आदेश जारी करता हैआधुनिक उच्च गति वाले क्रॉस कटर में सर्वो ड्राइव तकनीक का उपयोग किया जाता है, जो बेहद उच्च काटने की सटीकता (आमतौर पर ± 1 मिमी के भीतर त्रुटि के साथ) और तेजी से उत्पादन चक्र प्राप्त करता है।उच्च गति वाले तरंगदार बोर्ड उत्पादन लाइनों की गति के साथ पूरी तरह मेल खाता है.
क्रॉस कटर का प्रदर्शन प्रत्यक्ष रूप से तैयार कार्डबोर्ड की आयामी सटीकता, काटने की गुणवत्ता और उत्पादन दक्षता को निर्धारित करता है।उन्नत क्रॉस कटर में आमतौर पर स्वचालित आदेश शेड्यूलिंग होती है, निर्बाध आदेश परिवर्तन, और स्वचालित स्क्रैप इजेक्शन, जो उन्हें वेल्डेड बॉक्स उत्पादन के स्वचालन, बुद्धि और लचीलेपन को सुनिश्चित करने में एक महत्वपूर्ण घटक बनाते हैं।

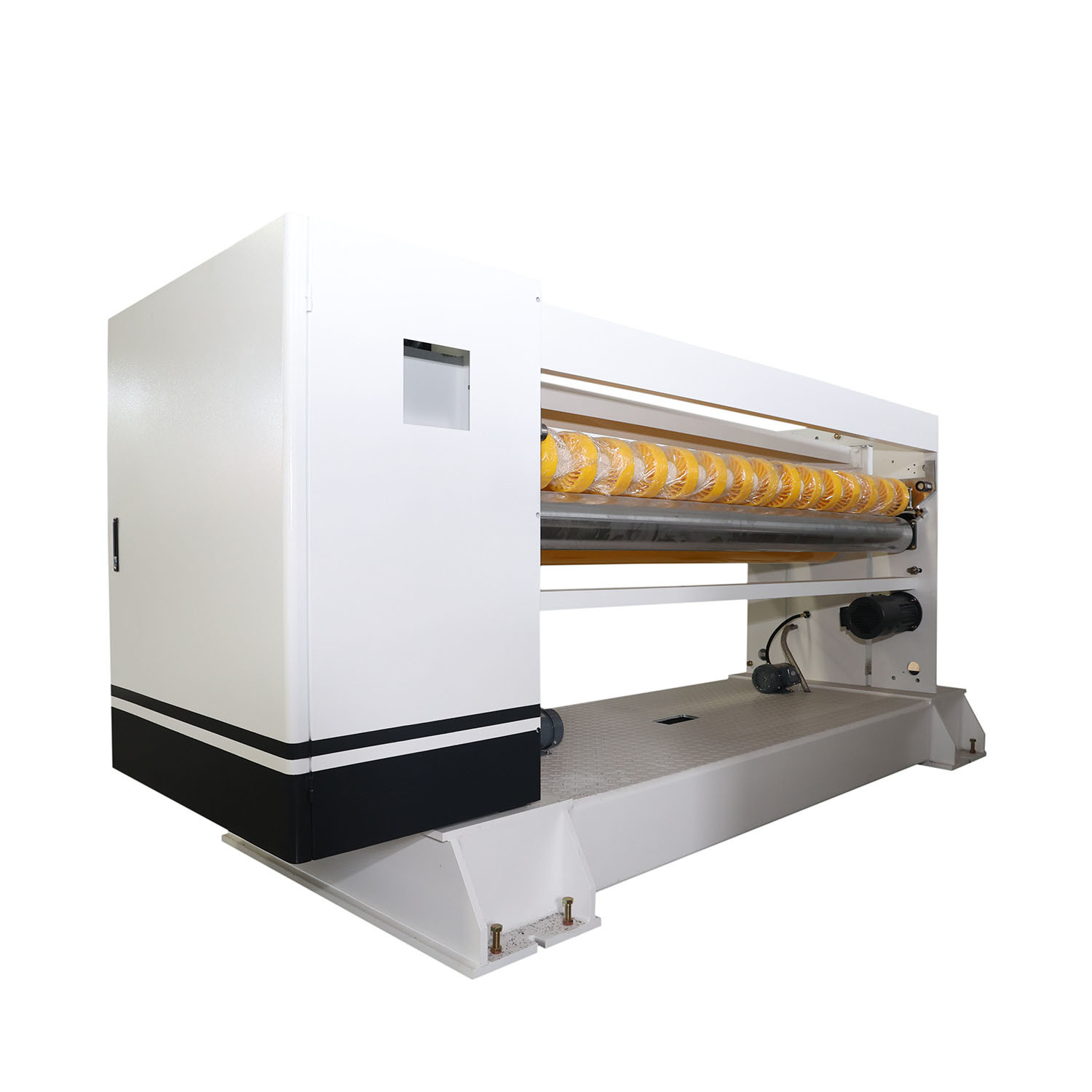

| नाम | 1800 मिमी एनसी कटर मशीन ऑफ कोरुगेटर लाइन स्पाइरल कटर |
|---|---|
| श्रेणी | NC कटर हेलिकल चाकू मशीन |
| प्रभावी चौड़ाई | 1800 मिमी |
| ऑपरेशन दिशा | बाएँ या दाएँ |
| उच्चतम मशीन गति | 100 मीटर/मिनट |
| यांत्रिक विन्यास | कम्प्यूटर नियंत्रण हेलिकल क्रॉस कटर |
| न्यूनतम काटने की लंबाई | 500 मिमी |
| अधिकतम काटने की लंबाई | 9999 मिमी |
| उपकरण का आकार | 4.2 × 1.2 × 1.4 मीटर |
| एकल भार | 3500 किलो |
