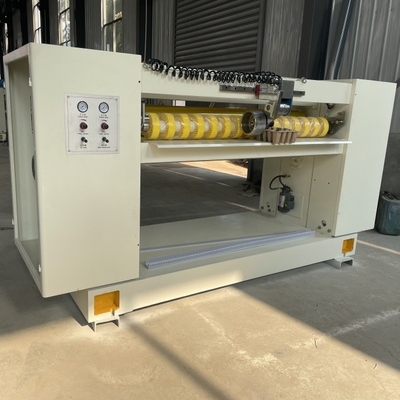

सीएन कटर के लिए नालीदार कार्डबोर्ड उत्पादन लाइन काटने कार्डबोर्ड सटीक

एनसी-100 एनसी कटर पेचदार चाकू

नालीदार कागज क्रॉस-कटिंग मशीन, जिसे क्रॉस-कटिंग मशीन के रूप में भी जाना जाता है, कार्टन प्रसंस्करण मशीनरी की श्रेणी में आती है। नालीदार कार्डबोर्ड उत्पादन लाइन के भीतर, नालीदार कागज क्रॉस-कटिंग मशीन कार्डबोर्ड को तैयार उत्पादों में काटने के लिए उपयोग किया जाने वाला उपकरण है। इसका तकनीकी प्रदर्शन और उपकरण समायोजन सीधे अंतिम कट आकार की सटीकता को प्रभावित करता है, चाहे सिलवटें टूटें, और तैयार कार्डबोर्ड के कटे हुए किनारों की चिकनाई और उपस्थिति।


नालीदार कागज क्रॉस-कटिंग मशीन नालीदार कार्डबोर्ड उत्पादन लाइन में आवश्यक स्टैंडअलोन मशीनों में से एक है। ट्रांसमिशन नियंत्रण विधि के आधार पर दो प्रकार की क्रॉस-कटिंग मशीनें हैं: मैकेनिकल क्रॉस-कटिंग मशीनें और कंप्यूटर-नियंत्रित क्रॉस-कटिंग मशीनें। कंप्यूटर नियंत्रित क्रॉस-कटिंग मशीनें औद्योगिक नियंत्रण कंप्यूटर के माध्यम से संचालित होती हैं। वे पूर्व निर्धारित लंबाई के आधार पर चाकू शाफ्ट के रोटेशन को नियंत्रित करके कार्डबोर्ड को काटते हैं। सटीक मैकेनिकल ट्रांसमिशन के साथ मिलकर, ये मशीनें ±1 मिमी की सीमा के भीतर त्रुटियों को काट सकती हैं। कंप्यूटर-नियंत्रित क्रॉस-कटिंग मशीनों में हेलिकल चाकू क्रॉस-कटिंग मशीनें और सीधे चाकू क्रॉस-कटिंग मशीनें शामिल हैं। हेलिकल चाकू क्रॉस-कटिंग मशीनें मोटे कार्डबोर्ड को उच्च गति से काटने के लिए अधिक उपयुक्त हैं, जो चिकनी कटौती और लंबे ब्लेड जीवन प्रदान करती हैं।

उपयोग और विशेषताएं:

1. डिज़ाइन गति: 100-150 मीटर/मिनट; प्रभावी चौड़ाई: 1400-2200 मिमी

2. ऑर्डर के 200 सेट स्टोर कर सकते हैं, जिससे मशीन को रोके बिना कागज काटने की विशिष्टताओं में त्वरित और सटीक बदलाव की अनुमति मिलती है। सुविधाजनक उत्पादन प्रबंधन के लिए इसे कंप्यूटर नेटवर्क से भी जोड़ा जा सकता है।

3. चाकू शाफ्ट ड्राइव गियर उच्च-आवृत्ति शमन के साथ सटीक-जालीदार स्टील सामग्री से बने होते हैं, जो बैकलैश-मुक्त ट्रांसमिशन प्राप्त करते हैं। उच्च संचरण सटीकता के लिए उन्नत निर्बाध कनेक्शन विधियों का उपयोग किया जाता है।

4. क्रॉस-कटिंग मशीन ब्लेड में सॉटूथ ब्लेड आकार के साथ एक जड़ा हुआ स्टील सर्पिल ब्लेड संरचना होती है। कैंची-प्रकार की कटिंग के परिणामस्वरूप न्यूनतम काटने का बल और लंबे ब्लेड का जीवन होता है।

5. आगे और पीछे दोनों पेपर फीड व्हील एक सन गियर प्रेशर पेपर विधि का उपयोग करते हैं, जो बोर्ड को नुकसान पहुंचाए बिना या रुकावट पैदा किए बिना सुचारू और समान परिवहन सुनिश्चित करता है।

6. यह मशीन पुनर्योजी ब्रेकिंग (गैर-ऊर्जा खपत वाली ब्रेकिंग) का उपयोग करती है, जिससे उत्पादन के दौरान कम ऊर्जा खपत होती है। औसत बिजली खपत एक नियमित एनसी कटिंग मशीन की एक तिहाई है, जिससे 70% से अधिक की बचत होती है और लागत-बचत लक्ष्य प्राप्त होते हैं।

कार्यात्मक विशेषताएं:

• इस मशीन के सभी गियर उच्च गुणवत्ता वाले स्टील से बने हैं, जो सुचारू ट्रांसमिशन, कम शोर और लंबे जीवनकाल को सुनिश्चित करते हैं।
• ब्लेड होल्डर की उन्नत संरचना आसान समायोजन की अनुमति देती है, चाकू शाफ्ट को स्थिर संतुलन और सुचारू संचालन के लिए उपचारित किया जाता है।
• मशीन का ट्रांसमिशन तंत्र स्नेहन प्रसारित करने के लिए एक स्नेहन पंप का उपयोग करता है।
• ताइवान या जर्मनी की नई पीढ़ी के कंप्यूटर सिस्टम से सुसज्जित, जो उत्कृष्ट प्रदर्शन और विस्तारित परेशानी-मुक्त संचालन प्रदान करता है।
• उपयोगकर्ता आयातित और घरेलू स्तर पर उत्पादित ब्लेड के बीच चयन कर सकते हैं।
• तीन, पांच या सात परतों वाली नालीदार कार्डबोर्ड उत्पादन लाइनों के लिए उपयुक्त।

संरचनात्मक विशेषता:

• यह 200 यूनिट ऑर्डर स्टोर कर सकता है, कटर विनिर्देशों को जल्दी और सटीक रूप से बदल सकता है, बिना रुके ऑर्डर बदल सकता है, और नेटवर्क वाले कंप्यूटरों को उत्पादन प्रबंधन की सुविधा प्रदान करता है।
• चाकू शाफ्ट ड्राइव गियर सटीक फोर्ज्ड स्टील इंडक्शन हार्डनिंग, बैकलैश-फ्री ट्रांसमिशन, उन्नत कीलेस कनेक्शन, उच्च ट्रांसमिशन सटीकता हैं।
• काटने की मशीन इनलाइड फ्रंट स्टील ब्लेड चाकू सर्पिल संरचना, दाँतेदार चाकू को अपनाती है। कैंची, कैंची, कतरनी बल, लंबी ब्लेड जीवन
• फ़ीड रोलर्स के चारों ओर सन गियर प्लेटन तरीके से उपयोग किया जाता है, सुचारू वितरण, समान रूप से दबाव, प्लेट बोर्ड को कुचलने या रुकावट पैदा करने में आसान
• यह मॉडल ब्रेकिंग एनर्जी स्टोरेज (नॉन-डायनामिक ब्रेकिंग) है, इसलिए उत्पादन प्रक्रिया में ऊर्जा की खपत, औसत बिजली की खपत एक साधारण एनसी कटिंग मशीन का 1/3 है, जिससे पैसे बचाने के लक्ष्य तक पहुंचने के लिए 70% से अधिक बिजली की बचत होती है।
• सटीक ब्लेड जुड़ाव, रनिंग बैलेंस सुनिश्चित करने के लिए सटीक समायोज्य नो गैप गियर।
• प्रत्येक गियर स्थिति तेल, स्नेहन और शीतलन में दो तांबे के वितरण के साथ एक स्वतंत्र तेल पंप और फिल्टर का उपयोग करना
• चाकू रोलर: अच्छी गुणवत्ता वाली जाली स्टील सामग्री, संतुलित, अच्छी स्थिरता के साथ।

रोलर व्यास पैरामीटर:

• चाकू शाफ्ट पर क्रॉस केंद्र की दूरी:￠216 मिमी
• निचले संदेशवाहक रोलर व्यास से पहले ￠156 मिमी
• निचले संदेशवाहक रोलर व्यास के बाद: ￠156 मिमी
• प्लेटन रोलर के सामने का व्यास: ￠70 मिमी
• प्लेटन रोलर के सामने का व्यास: ￠70 मिमी


मशीन विवरण चित्र
