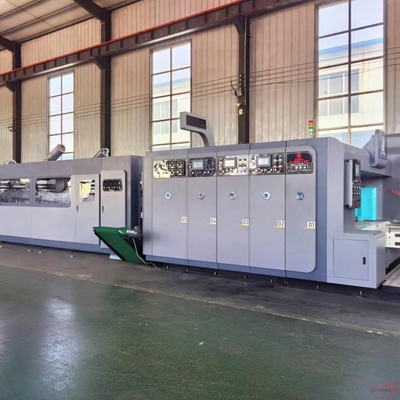

उच्च आवृत्ति बॉक्स सुधार एफएफजी फ्लेक्सो प्रिंटिंग फोल्डिंग ग्लूयर केस बनाने की मशीन

फ्लेक्सो फोल्डिंग ग्लूयर कार्टन उत्पादन लाइन

अधिकतम चलने की गतिः 350 मीटर/मिनट

पैकेजिंग की अधिकतम गति:20पैकेज/मिनट

उद्देश्य और विशेषताएं:

• सीएनसी नियंत्रण प्रणाली, दोष प्रदर्शन, उत्पादन नियंत्रण, दूरस्थ रखरखाव।
• स्वचालित पता लगाने और स्थिति निर्धारण प्रणाली, त्वरित प्लेट लोडिंग ड्राइव प्रणाली, त्वरित प्लेट परिवर्तन।
• व्यापक धूल बॉक्स, विरोधी स्थैतिक उपकरण, केंद्रीय धूल संग्रह, दबाव संरक्षण, प्रभावी धूल हटाने।
• सटीकता और दीर्घायु सुनिश्चित करने के लिए सक्शन व्हील ट्रांसमिशन और ड्राइव के लिए मिश्र धातु स्टील सटीक ग्राउंड गियर को अपनाता है।
• दो सीटों वाला "फॉर्मिंग, स्लॉटिंग" सटीक मार्गदर्शन और विनियमन पहिया प्रणाली के साथ, विस्फोट-सबूत तार, उत्कृष्ट तह और बनाने के प्रभाव।
• "ऊपर और नीचे" उच्च गति कागज स्टैकिंग और पुनर्चक्रण संग्रह प्रणाली, सतह घर्षण के खिलाफ सुरक्षा, उच्च उत्पादन दक्षता।
• विद्युत घटक, ट्रांसमिशन बीयरिंग आदि, यूरोपीय सीई द्वारा प्रमाणित अंतरराष्ट्रीय ब्रांडों का उपयोग करते हैं।

गणना आउटपुट इकाईः

• "ऊपर और नीचे" संग्रह प्रणाली प्रभावी रूप से सतह घर्षण से बचाने के लिए, उच्च उत्पादन अनुकूलन क्षमता।
• उच्च आवृत्ति बॉक्स सुधार, प्रशंसक-सहायता प्राप्त कागज गिरना, वायवीय सपाट, परिसंचारी ट्रांसमिशन।
• बहु-सर्वो ड्राइव नियंत्रण उच्च गति गिनती स्टैकिंग पुनर्चक्रण संग्रह प्रणाली, उच्च उत्पादकता सुनिश्चित करता है।
• गिनती इकाई के लिए कन्वेयर बेल्ट आउटपुट, कागज दबाने वाले रोलर सहायता, विद्युत रूप से समायोज्य कागज की खाई।
• क्षैतिज गति गणना आउटपुट इकाई के लिए विद्युत समायोजन

फोल्डिंग यूनिट:

• तह सटीकता और उच्च गति स्थिरता सुनिश्चित करने के लिए विस्तारित उच्च शक्ति वाले तह बॉक्स ब्रिज आर्म।
• यह रैखिक मार्गदर्शक सिंक्रोनस पार्श्व आंदोलन प्रणाली का उपयोग करता है, जिसमें सुचारू विस्थापन के लिए मध्य में एक उच्च-शक्ति पुल समर्थन होता है।
• समायोज्य रिक्ति के साथ लोचदार मार्गदर्शन रोलर प्रणाली, संपीड़न क्षति से सुरक्षा, प्रभावी ढंग से कागज जाम समस्याओं को हल।
• सहायता के लिए गाइड बार के साथ, ऊपर और नीचे बेल्ट क्लैंपिंग परिवहन के साथ अच्छा तह प्रभाव।
• पिछली सक्शन बेल्ट ट्रांसमिशन, दोनों तरफ स्वतंत्र रूप से संचालित मोटर विचलन को प्रभावी ढंग से सुधारने के लिए।

स्थानांतरण इकाई:

• सीएनसी लिंक्ड कंट्रोल, सुविधाजनक और तेज़ समायोजन।
• लोचदार मार्गदर्शन दबाव रोलर डिवाइस, ऊपरी और निचले बेल्ट क्लैंपिंग ट्रांसमिशन।
• मलबा हटाने के कई उपकरण: वायु चाकू, ब्रश, इलेक्ट्रिक रोलर ब्रश, उत्कृष्ट मलबा हटाने का प्रभाव।
• स्थिर तापमान समायोज्य चिपकाने की प्रणाली, इष्टतम बंधन विशेषताओं के लिए चिपकने का तापमान स्थिर बनाए रखने के लिए।
• जाल छेद बड़ी गोंद पहिया प्रणाली, स्थिर गोंद, नियंत्रित गोंद मात्रा, विद्युत समायोज्य स्थिति।

उपकरण की विशेषताएं:

• परिचय
• 1सभी कागज ले जाने वाले बेल्ट स्वतंत्र रूप से स्थानांतरित किए जा सकते हैं। कागज ले जाने वाले बेल्ट कागज प्रेसिंग पहियों, प्रशंसकों और ब्रश से लैस हैं ताकि अपशिष्ट कागज को अधिकतम सीमा तक साफ किया जा सके।मार्गदर्शक पहिया, ऊपरी और निचले बेल्ट क्लैंपिंग ट्रांसमिशन. इलेक्ट्रिक बाएं और दाएं चलने, आकार को समायोजित करने के लिए आसान
• 2. गोंद पहिया: स्टेनलेस स्टील से बना, अधिक टिकाऊ और संक्षारण प्रतिरोधी। गोंद हॉपर रैखिक गाइड से लैस है, जिससे स्थिति समायोजन अधिक सुविधाजनक और सटीक हो जाता है।
• 3फोल्डिंग पार्टः मुख्य कार्य कार्टन को नीचे तक फोल्ड करना है, और कार्टन को एक मानक बॉक्स में फोल्ड करने के लिए दूसरी बार दबाव लाइन को सही करने के लिए सुधार प्लेट का उपयोग करना है।
• 4मोल्डिंग की सफाई के लिए, यदि स्क्रैपिंग भाग और फोल्डिंग भाग को साफ नहीं किया गया है, तो अपशिष्ट कागज के स्क्रैप को फिर से साफ किया जाएगा।

• 5. भागों को एक साथ टैप करें: बिंदुओं को एक साथ टैप करें, और उन्हें गिनती प्रकाश, गिनती, और सुधार के माध्यम से एक सटीक संख्या के साथ बाहर धकेलें।
• 6आउटपुट भागः बाहर धकेलने के बाद, ऊपर का पेपर होल्डर आउटपुट के लिए सुचारू रूप से दबाता है।

पैकेजिंग विभाग का यांत्रिक विन्यास:

(1) ताइज़ोउ हाओली रिड्यूसर

(2), एयरटाक सिलेंडर, सोलेनोइड वाल्व

(3), गुआंग्डोंग डफी पावर ट्रांसमिशन शाफ्ट

(4), हार्बिन लेयरिंग

विद्युत विन्यासः

(1) पैनसोनिक पीएलसी

(2), सीमेंस संपर्ककर्ता

(3) श्नाइडर बटन

(4) स्विचिंग पावर सप्लाईः ताइवान MEAN WELL

(5), फोटोइलेक्ट्रिक स्विच

(6), रिले ओमरोन

(7) मानव-मशीन इंटरफेस Kunlun Tongtai

• 8. नियंत्रण कक्ष; पीएलसी नियंत्रण को अपनाता है और इसमें शून्य और स्मृति जैसे कार्य हैं। (टच स्क्रीन नियंत्रण के साथ संयुक्त पीएलसी चुना जा सकता है)
• 9मशीन के प्रत्येक कार्य के लिए नियंत्रक पैनल बाएं और दाएं आंदोलन, कागज प्लेट के उदय और पतन आदि को नियंत्रित करता है।

एमअचिन पैरामीटर

अधिकतम गतिः320 मीटर/मिनट

भेजे गए पैकेजों की अधिकतम संख्याः20 पैकेज

अधिकतम कार्डबोर्ड आकारः700 मिमी*500 मिमी

न्यूनतम कार्डबोर्ड आकारः195 मिमी*105 मिमी

कार्डबोर्ड की अधिकतम चौड़ाई (स्विंग कवर सहित):1100 मिमी

कार्डबोर्ड की न्यूनतम चौड़ाई (स्विंग कवर सहित):240 मिमी

अधिकतम स्टैकिंग ऊंचाईः350 मिमी

न्यूनतम स्टैकिंग ऊंचाईः80 मिमी

अधिकतम मात्रा प्रति पैकेजः50 पीसी

प्रति पैकेज न्यूनतम मात्राः10 पीसी

बेल्टःसिग्लिन (चीन-जर्मनी संयुक्त उद्यम)
