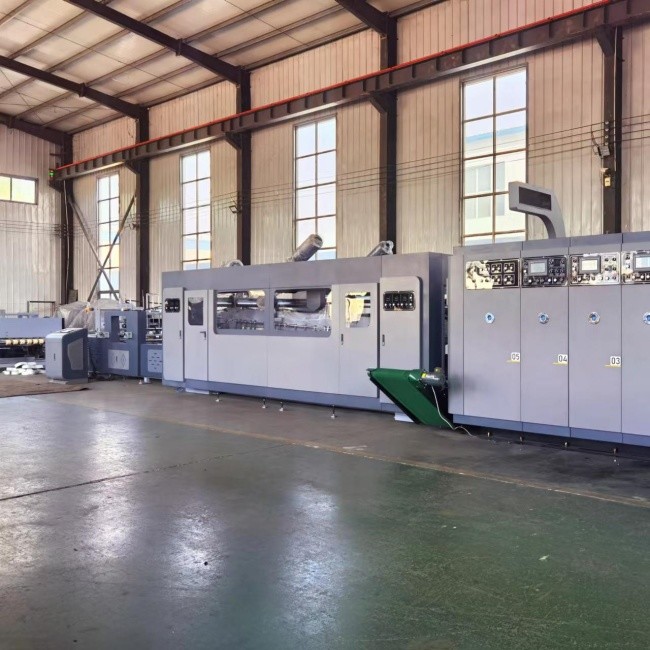

फ्लेक्सो फोल्डिंग ग्लूयर कार्टन उत्पादन लाइन
अधिकतम चलने की गतिः 350 मीटर/मिनट
पैकेजिंग की अधिकतम गति:20पैकेज/मिनट
उद्देश्य और विशेषताएं:
गणना आउटपुट इकाईः
फोल्डिंग यूनिट:
स्थानांतरण इकाई:
उपकरण की विशेषताएं:
पैकेजिंग विभाग का यांत्रिक विन्यास:
(1) ताइज़ोउ हाओली रिड्यूसर
(2), एयरटाक सिलेंडर, सोलेनोइड वाल्व
(3), गुआंग्डोंग डफी पावर ट्रांसमिशन शाफ्ट
(4), हार्बिन लेयरिंग
विद्युत विन्यासः
(1) पैनसोनिक पीएलसी
(2), सीमेंस संपर्ककर्ता
(3) श्नाइडर बटन
(4) स्विचिंग पावर सप्लाईः ताइवान MEAN WELL
(5), फोटोइलेक्ट्रिक स्विच
(6), रिले ओमरोन
(7) मानव-मशीन इंटरफेस Kunlun Tongtai
मशीन भागों का चयनः
1. स्वचालित गोंद आपूर्ति, गोंद परिसंचरण, कभी गोंद टूट, कोई जरूरत नहीं मैन्युअल रूप से गोंद जोड़ने के लिए, समय और प्रयास की बचत. गोंद के सभी प्रकार के लिए उपयुक्त.
2स्टेनलेस स्टील गोंद कोटिंग व्हील, संक्षारण प्रतिरोधी, पहनने के प्रतिरोधी, गोंद कोटिंग समान रूप से, गोंद की बचत, गोंद की मात्रा का उपयोग मैन्युअल गोंद कोटिंग की मात्रा का लगभग एक तिहाई है।
3फोल्डिंग पार्ट एक समायोज्य मल्टी-पास प्रेसिंग व्हील सेट से लैस है, जो कार्टन फोल्डिंग को चिकनी और गोंद को अधिक सुंदर और सटीक बनाता है।
4. गिनती अनुभाग कार्टन स्टैकिंग को सही करता है, और स्टैकिंग और आउटपुट सुरक्षित, स्थिर, सटीक और त्रुटि मुक्त हैं। यह डिजिटल रूप से नियंत्रित और संचालित करने में आसान है।यह मशीन को रोकने के बिना इनपुट किया जा सकता है.
एमअचिन पैरामीटर
अधिकतम गतिः320 मीटर/मिनट
भेजे गए पैकेजों की अधिकतम संख्याः20 पैकेज
अधिकतम कार्डबोर्ड आकारः700 मिमी*500 मिमी
न्यूनतम कार्डबोर्ड आकारः195 मिमी*105 मिमी
कार्डबोर्ड की अधिकतम चौड़ाई (स्विंग कवर सहित):1100 मिमी
कार्डबोर्ड की न्यूनतम चौड़ाई (स्विंग कवर सहित):240 मिमी
अधिकतम स्टैकिंग ऊंचाईः350 मिमी
न्यूनतम स्टैकिंग ऊंचाईः80 मिमी
अधिकतम मात्रा प्रति पैकेजः50 पीसी
प्रति पैकेज न्यूनतम मात्राः10 पीसी
बेल्टःसिग्लिन (चीन-जर्मनी संयुक्त उद्यम)
| मॉडल | 2400मॉडल | 2600मॉडल | 2800मॉडल | 2000मॉडल |
| आकारA(mm) | 80-660 | 80 ₹660 | 80-660 | 80-660 |
| आकारB(mm) | 470-2400 | 600 ₹2600 | 600-2800 | 600-2000 |
| आकारC(मिमी) | 130-660 | 165 ₹660 | 165-660 | 135-660 |
| आकारD(mm) | 170-1050 | 2401200 | 240-1200 | 200-1000 |
| स्थापना क्षेत्र ((मिमी) | 10-3 मीटर | 10.5-3.5 मीटर | 10.5-3.7 मीटर | 10-3.5 मीटर |
| शक्ति(किलोवाट) | 8 किलोवाट | 8 किलोवाट | 8 किलोवाट | 8 किलोवाट |
| कुल वजन(टी) | 5T | 5.5T | 5.5T | 5.5T |
यह मशीन 2-8 मिमी तीन परत और पांच परत लहराती कार्डबोर्ड प्रसंस्करण कर सकते हैं
रखरखाव और स्नेहन आरेख
चित्र में चिह्नित क्षेत्रों के लिए,मशीन के सामान्य संचालन और मशीन के लंबे सेवा जीवन को सुनिश्चित करने के लिए नियमित रूप से ईंधन भरने और रखरखाव पर ध्यान दें "हर छह महीने में एक बार".
नींव चित्र
अनुलग्नक
सुरक्षित संचालनः
1काम करने से पहले, आपको काम के कपड़े और काम के जूते पहनने चाहिए, बटन और कफन बांधने चाहिए, और अपनी जेब में ऐसी चीजें नहीं रखनी चाहिए जो आसानी से गिर जाएं।
2. चालक दल के काम पर पहुंचने के बाद, यह जांचें कि उपकरण के ऑपरेटिंग रेंज में कोई लोग या मलबे नहीं हैं। उपकरण पर सुरक्षात्मक कवर बरकरार होना चाहिए और ढीला नहीं होना चाहिए।
3. उपकरण को चालू करने से पहले घंटी बजनी चाहिए और अलार्म बजना चाहिए. यह फिर से पुष्टि करने के बाद ही उपकरण को चालू किया जा सकता है कि कोई भी ऑपरेटिंग रेंज में नहीं है.
4जब उपकरण काम कर रहा हो, तो सभी कामकाजी सतहों को हाथों से छूने की सख्ती से मनाही है, और रखरखाव और पोंछने के काम की अनुमति नहीं है।यह चल भागों को पार करने के लिए अनुमति नहीं है.
5चालक दल के सदस्यों को श्रम विभाजन के अनुसार अपने पदों का सख्ती से पालन करना चाहिए और बिना अनुमति के पदों को छोड़ने या छोड़ने पर प्रतिबंध है।उन्हें हमेशा उपकरण के संचालन पर ध्यान देना चाहिए.
6जब उपकरण काम कर रहा हो, तो सभी कामकाजी सतहों को हाथों से छूने की सख्ती से मनाही है, और रखरखाव और पोंछने के काम की अनुमति नहीं है।यह चल भागों को पार करने के लिए अनुमति नहीं है.
7चालक दल के सदस्यों को श्रम विभाजन के अनुसार अपने पदों का सख्ती से पालन करना चाहिए और बिना अनुमति के पदों को छोड़ने या छोड़ने पर प्रतिबंध है।उन्हें हमेशा उपकरण के संचालन पर ध्यान देना चाहिए.
यदि कोई असामान्यता पाई जाती है, तो मशीन को तुरंत बंद कर दें।
8काम करते समय किसी को भी उपकरण के आसपास खेलने या जोर से शोर करने की अनुमति नहीं है।
9. कार्य प्रक्रिया के दौरान, कार्यस्थल को साफ और चिकनी रखा जाना चाहिए। सुनिश्चित करें कि उपकरण के आसपास कोई अव्यवस्था नहीं है। उपकरण और भागों को निर्दिष्ट स्थानों पर रखा जाना चाहिए।
10. इस मशीन के ऑपरेटर को उपकरण के मुख्य बटनों के कार्यों और स्थान से परिचित होना चाहिए। यदि कोई दुर्घटना होती है, तो कोई भी आपातकालीन स्टॉप स्विच दबा सकता है।
