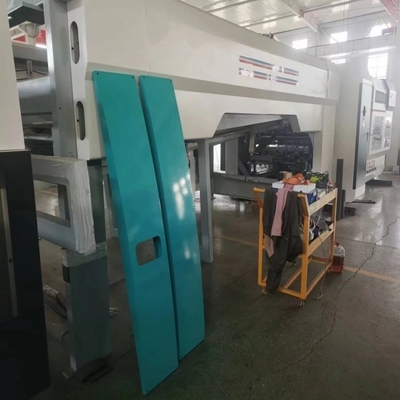

फ्लेक्सो फोल्डिंग ग्लूयर कार्टन उत्पादन लाइन
मुख्य नियंत्रण कंप्यूटर पीएलसी: पैनासोनिक
टच स्क्रीन: कुन्लुन टोंगटाई
स्विचिंग पावर सप्लाईः MEAN WELL
आवृत्ति परिवर्तक: डेल्टा
मध्यवर्ती रिले: ओमरोन
सर्किट ब्रेकर: सीमेंस
संपर्ककर्ता: सीमेंस
फोटोइलेक्ट्रिक स्विच: शंघाई इंडस्ट्रियल ग्रुप
टर्मिनल ब्लॉक: चिंट
संचालन का सिद्धांत
कार्डबोर्ड चिपकाने के अनुभाग और मुद्रण और मरम्मत-कटिंग अनुभाग को एक साथ जोड़ा जाता है, उपयोग किया जाता है और संचालित किया जाता है ताकि मुद्रित, मरम्मत-कट किया गया कार्डबोर्डया स्लॉट किया जा सकता है सुचारू रूप से कार्डबोर्ड चिपकाने अनुभाग में प्रवेशपैलिंग मशीन को कार्डबोर्ड गोंदने वाले सेक्शन से जोड़ा जाता है। जब कार्डबोर्ड गोंदने, तह करने और सुधार करने का काम पूरा कर लेता है, तो पैलेट को पैलेर में ले जाया जाता है।बॉलर एक फोटोइलेक्ट्रिक सेंसर है और पीएलसी के लिए संकेत प्रसारित करता हैपी.एल.सी. बॉलर के प्रत्येक भाग के संचालन को नियंत्रित करता है।
एमअचिन पैरामीटर
अधिकतम गतिः320 मीटर/मिनट
भेजे गए पैकेजों की अधिकतम संख्याः20 पैकेज
अधिकतम कार्डबोर्ड आकारः700 मिमी*500 मिमी
न्यूनतम कार्डबोर्ड आकारः195 मिमी*105 मिमी
कार्डबोर्ड की अधिकतम चौड़ाई (स्विंग कवर सहित):1100 मिमी
कार्डबोर्ड की न्यूनतम चौड़ाई (स्विंग कवर सहित):240 मिमी
अधिकतम स्टैकिंग ऊंचाईः350 मिमी
न्यूनतम स्टैकिंग ऊंचाईः80 मिमी
अधिकतम मात्रा प्रति पैकेजः50 पीसी
प्रति पैकेज न्यूनतम मात्राः10 पीसी
बेल्टःसिग्लिन (चीन-जर्मनी संयुक्त उद्यम)
| मॉडल | 2400मॉडल | 2600मॉडल | 2800मॉडल | 2000मॉडल |
| आकारA(mm) | 80-660 | 80 ₹660 | 80-660 | 80-660 |
| आकारB(mm) | 470-2400 | 600 ₹2600 | 600-2800 | 600-2000 |
| आकारC(मिमी) | 130-660 | 165 ₹660 | 165-660 | 135-660 |
| आकारD(mm) | 170-1050 | 2401200 | 240-1200 | 200-1000 |
| स्थापना क्षेत्र ((मिमी) | 10-3 मीटर | 10.5-3.5 मीटर | 10.5-3.7 मीटर | 10-3.5 मीटर |
| शक्ति(किलोवाट) | 8 किलोवाट | 8 किलोवाट | 8 किलोवाट | 8 किलोवाट |
| कुल वजन(टी) | 5T | 5.5T | 5.5T | 5.5T |
यह मशीन 2-8 मिमी तीन परत और पांच परत लहराती कार्डबोर्ड प्रसंस्करण कर सकते हैं
रखरखाव और स्नेहन आरेख
चित्र में चिह्नित क्षेत्रों के लिए,मशीन के सामान्य संचालन और मशीन के लंबे सेवा जीवन को सुनिश्चित करने के लिए नियमित रूप से ईंधन भरने और रखरखाव पर ध्यान दें "हर छह महीने में एक बार".
नींव चित्र
अनुलग्नक 1
खरीदार द्वारा तैयार किए जाने वाले आइटम:
1जब मशीन आ जाए, तो फोर्कलिफ्ट तैयार करो, पांच से आठ टन, लंबा कांटा।
2प्रासंगिक स्थानों को तैयार करें।
3मुख्य बिजली के तार, गैस तैयार करो।
4सुरक्षा कर्मियों की सहायता।
5कार्डबोर्ड तैयार करें और किसी भी समय मशीन का परीक्षण करें।
अनुलग्नक2
सुरक्षित संचालनः
1काम करने से पहले, आपको काम के कपड़े और काम के जूते पहनने चाहिए, बटन और कफन बांधने चाहिए, और अपनी जेब में ऐसी चीजें नहीं रखनी चाहिए जो आसानी से गिर जाएं।
2. चालक दल के काम पर पहुंचने के बाद, यह जांचें कि उपकरण के ऑपरेटिंग रेंज में कोई लोग या मलबे नहीं हैं। उपकरण पर सुरक्षात्मक कवर बरकरार होना चाहिए और ढीला नहीं होना चाहिए।
3. उपकरण को चालू करने से पहले घंटी बजनी चाहिए और अलार्म बजना चाहिए। यह पुष्टि करने के बाद ही उपकरण को चालू किया जा सकता है कि कोई भी ऑपरेटिंग रेंज में नहीं है.
4जब उपकरण काम कर रहा हो, तो सभी कामकाजी सतहों को हाथों से छूने की सख्ती से मनाही है, और रखरखाव और पोंछने के काम की अनुमति नहीं है।यह चल भागों को पार करने के लिए अनुमति नहीं है.
5चालक दल के सदस्यों को श्रम विभाजन के अनुसार अपने पदों का सख्ती से पालन करना चाहिए और बिना अनुमति के पदों को छोड़ने या छोड़ने पर प्रतिबंध है।उन्हें हमेशा उपकरण के संचालन पर ध्यान देना चाहिए.
6जब उपकरण काम कर रहा हो, तो सभी कामकाजी सतहों को हाथों से छूने की सख्ती से मनाही है, और रखरखाव और पोंछने के काम की अनुमति नहीं है।यह चल भागों को पार करने के लिए अनुमति नहीं है.
7चालक दल के सदस्यों को श्रम विभाजन के अनुसार अपने पदों का सख्ती से पालन करना चाहिए और बिना अनुमति के पदों को छोड़ने या छोड़ने पर प्रतिबंध है।उन्हें हमेशा उपकरण के संचालन पर ध्यान देना चाहिए.
यदि कोई असामान्यता पाई जाती है, तो मशीन को तुरंत बंद कर दें।
8काम करते समय किसी को भी उपकरण के आसपास खेलने या जोर से शोर करने की अनुमति नहीं है।
9. कार्य प्रक्रिया के दौरान, कार्यस्थल को साफ और चिकनी रखा जाना चाहिए। सुनिश्चित करें कि उपकरण के आसपास कोई अव्यवस्था नहीं है। उपकरण और भागों को निर्दिष्ट स्थानों पर रखा जाना चाहिए।
10. इस मशीन के ऑपरेटर को उपकरण के मुख्य बटनों के कार्यों और स्थान से परिचित होना चाहिए। यदि कोई दुर्घटना होती है, तो कोई भी आपातकालीन स्टॉप स्विच दबा सकता है।
