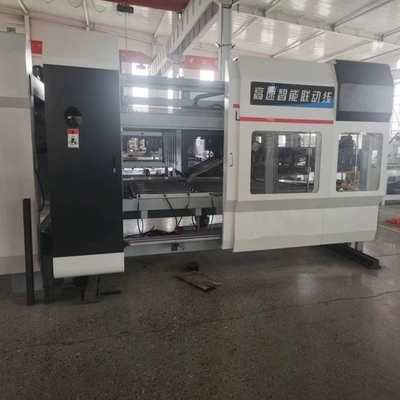

फ्लेक्सो प्रिंटिंग फोल्डिंग ग्लूयर कार्टन प्रोडक्शन लाइन फास्ट कार्टन फोल्डिंग स्पीड

फ्लेक्सो फोल्डिंग ग्लूयर कार्टन उत्पादन लाइन

अधिकतम चलने की गतिः 350 मीटर/मिनट

पैकेजिंग की अधिकतम गति:20पैकेज/मिनट

उपकरण की विशेषताएं:

• 1तेजी से कार्डबोर्ड बनाने की गति।
• 2हवा चूसने से सटीक कागज खिलाया जाता है।
• 3आकार और आकार पर अच्छा नियंत्रण, और अपशिष्ट के प्रति मजबूत प्रतिरोध।
• 4. माध्यमिक विचलन सुधार, पूरी तरह से कैंची मुंह को खत्म.
• 5. सटीक गिनती.
• 6. पीटने वाला भाग कार्टन को अच्छी तरह से आकार देता है।
• 7सटीक और सुव्यवस्थित स्टैकिंग।
• 8. स्वचालित गोंद आपूर्ति, समान गोंद अनुप्रयोग, गोंद की बचत, और गोंद की कमी अलार्म समारोह।
• 9डिजिटल रिमोट कंट्रोल, सटीक, सुविधाजनक और तेज़।

• परिचय

• 1सभी कागज ले जाने वाले बेल्ट स्वतंत्र रूप से स्थानांतरित किए जा सकते हैं। कागज ले जाने वाले बेल्ट कागज प्रेसिंग पहियों, प्रशंसकों और ब्रश से लैस हैं ताकि अपशिष्ट कागज को अधिकतम सीमा तक साफ किया जा सके।मार्गदर्शक पहिया, ऊपरी और निचले बेल्ट क्लैंपिंग ट्रांसमिशन. इलेक्ट्रिक बाएं और दाएं चलने, आकार को समायोजित करने के लिए आसान
• 2. गोंद पहिया: स्टेनलेस स्टील से बना, अधिक टिकाऊ और संक्षारण प्रतिरोधी। गोंद हॉपर रैखिक गाइड से लैस है, जिससे स्थिति समायोजन अधिक सुविधाजनक और सटीक हो जाता है।
• 3फोल्डिंग पार्टः मुख्य कार्य कार्टन को नीचे तक फोल्ड करना है, और कार्टन को एक मानक बॉक्स में फोल्ड करने के लिए दूसरी बार दबाव लाइन को सही करने के लिए सुधार प्लेट का उपयोग करना है।
• 4मोल्डिंग की सफाई के लिए, यदि स्क्रैपिंग भाग और फोल्डिंग भाग को साफ नहीं किया गया है, तो अपशिष्ट कागज के स्क्रैप को फिर से साफ किया जाएगा।

• 5. भागों को एक साथ टैप करें: बिंदुओं को एक साथ टैप करें, और उन्हें गिनती प्रकाश, गिनती, और सुधार के माध्यम से एक सटीक संख्या के साथ बाहर धकेलें।
• 6आउटपुट भागः बाहर धकेलने के बाद, ऊपर का पेपर होल्डर आउटपुट के लिए सुचारू रूप से दबाता है।

• 7पैकेजिंग विभाग: काउंटर-पुशिंग पेपर तकनीक को अपनाने से बाएं और दाएं ऑपरेशन की लिफ्टिंग गति दोगुनी हो जाती है और सिंगल और डबल लेन दोनों उपलब्ध हैं।

पैकेजिंग विभाग का यांत्रिक विन्यास:

(1) ताइज़ोउ हाओली रिड्यूसर

(2), एयरटाक सिलेंडर, सोलेनोइड वाल्व

(3), गुआंग्डोंग डफी पावर ट्रांसमिशन शाफ्ट

(4), हार्बिन लेयरिंग

विद्युत विन्यासः

(1) पैनसोनिक पीएलसी

(2), सीमेंस संपर्ककर्ता

(3) श्नाइडर बटन

(4) स्विचिंग पावर सप्लाईः ताइवान MEAN WELL

(5), फोटोइलेक्ट्रिक स्विच

(6), रिले ओमरोन

(7) मानव-मशीन इंटरफेस Kunlun Tongtai

• 8. नियंत्रण कक्ष; पीएलसी नियंत्रण को अपनाता है और इसमें शून्य और स्मृति जैसे कार्य हैं। (टच स्क्रीन नियंत्रण के साथ संयुक्त पीएलसी चुना जा सकता है)
• 9विद्युत विन्यास:

मुख्य नियंत्रण कंप्यूटर पीएलसी: पैनासोनिक

टच स्क्रीन: कुन्लुन टोंगटाई

स्विचिंग पावर सप्लाईः MEAN WELL

आवृत्ति परिवर्तक: डेल्टा

मध्यवर्ती रिले: ओमरोन

सर्किट ब्रेकर: सीमेंस

संपर्ककर्ता: सीमेंस

फोटोइलेक्ट्रिक स्विच: शंघाई इंडस्ट्रियल ग्रुप

टर्मिनल ब्लॉक: चिंट

• 10मशीन के प्रत्येक कार्य के लिए नियंत्रक पैनल बाएं और दाएं आंदोलन, कागज प्लेट के उदय और पतन आदि को नियंत्रित करता है।

संचालन का सिद्धांत

कार्डबोर्ड चिपकाने के अनुभाग और मुद्रण और मरम्मत-कटिंग अनुभाग को एक साथ जोड़ा जाता है, उपयोग किया जाता है और संचालित किया जाता है ताकि मुद्रित, मरम्मत-कट किया गया कार्डबोर्डया स्लॉट किया जा सकता है सुचारू रूप से कार्डबोर्ड चिपकाने अनुभाग में प्रवेशपैलिंग मशीन को कार्डबोर्ड गोंदने वाले सेक्शन से जोड़ा जाता है। जब कार्डबोर्ड गोंदने, तह करने और सुधार करने का काम पूरा कर लेता है, तो पैलेट को पैलेर में ले जाया जाता है।बॉलर एक फोटोइलेक्ट्रिक सेंसर है और पीएलसी के लिए संकेत प्रसारित करता हैपी.एल.सी. बॉलर के प्रत्येक भाग के संचालन को नियंत्रित करता है।

मशीन भागों का चयनः

1. स्वचालित गोंद आपूर्ति, गोंद परिसंचरण, कभी गोंद टूट, कोई जरूरत नहीं मैन्युअल रूप से गोंद जोड़ने के लिए, समय और प्रयास की बचत. गोंद के सभी प्रकार के लिए उपयुक्त.

2स्टेनलेस स्टील गोंद कोटिंग व्हील, संक्षारण प्रतिरोधी, पहनने के प्रतिरोधी, गोंद कोटिंग समान रूप से, गोंद की बचत, गोंद की मात्रा का उपयोग मैन्युअल गोंद कोटिंग की मात्रा का लगभग एक तिहाई है।

3फोल्डिंग पार्ट एक समायोज्य मल्टी-पास प्रेसिंग व्हील सेट से लैस है, जो कार्टन फोल्डिंग को चिकनी और गोंद को अधिक सुंदर और सटीक बनाता है।

4. गिनती अनुभाग कार्टन स्टैकिंग को सही करता है, और स्टैकिंग और आउटपुट सुरक्षित, स्थिर, सटीक और त्रुटि मुक्त हैं। यह डिजिटल रूप से नियंत्रित और संचालित करने में आसान है।यह मशीन को रोकने के बिना इनपुट किया जा सकता है.

एमअचिन पैरामीटर

अधिकतम गतिः320 मीटर/मिनट

भेजे गए पैकेजों की अधिकतम संख्याः20 पैकेज

अधिकतम कार्डबोर्ड आकारः700 मिमी*500 मिमी

न्यूनतम कार्डबोर्ड आकारः195 मिमी*105 मिमी

कार्डबोर्ड की अधिकतम चौड़ाई (स्विंग कवर सहित):1100 मिमी

कार्डबोर्ड की न्यूनतम चौड़ाई (स्विंग कवर सहित):240 मिमी

अधिकतम स्टैकिंग ऊंचाईः350 मिमी

न्यूनतम स्टैकिंग ऊंचाईः80 मिमी

अधिकतम मात्रा प्रति पैकेजः50 पीसी

प्रति पैकेज न्यूनतम मात्राः10 पीसी

बेल्टःसिग्लिन (चीन-जर्मनी संयुक्त उद्यम)

चित्र में चिह्नित क्षेत्रों के लिए,मशीन के सामान्य संचालन और मशीन के लंबे सेवा जीवन को सुनिश्चित करने के लिए नियमित रूप से ईंधन भरने और रखरखाव पर ध्यान दें "हर छह महीने में एक बार".

नींव चित्र
