| 1 |
प्रभावी चौड़ाई |
2200 मिमी | 2 |
डिजाइन उत्पादन गति |
250 मीटर/मिनट |
| 3 |
तीन परत आर्थिक गति |
200-230 मीटर/मिनट | 4 | पांच परत आर्थिक गति | 180-210 मीटर/मिनट |
| 5 |
अनुदैर्ध्य पृथक्करण सटीकता |
±1 मिमी | 6 |
पार काटने की सटीकता |
±1 मिमी |
ए,तकनीकी मापदंडः
|
कार्य चौड़ाई |
2200 मिमी |  |
|
डिजाइन गति |
250 मीटर/मिनट | |
|
आर्थिक गति |
180-230 मीटर/मिनट | |
|
गर्म प्लेट संख्या |
600 मिमी × 18 टुकड़ा | |
|
शीतलन खंड की लंबाई |
5 मीटर |
|
|
तापमान आवश्यकताएँ |
160~200°C | |
|
भाप का दबाव |
0.8-1.3Mpa | |
|
वायु दबाव |
0.5 ∙0.6Mpa | |
|
न्युमेटिक दबाव प्लेट |
13 समूह |
|
| कार्य शक्ति | 380V 50Hz 90KW |
B,संरचनात्मक विशेषताः
|

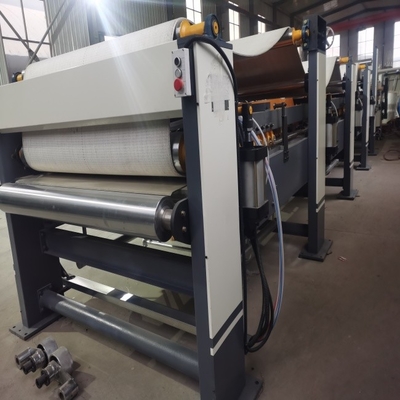

★दोतरफा मशीन एकतरफा चिपके हुए तरंगदार कागज और चेहरे के कागज को टुकड़े-टुकड़े किया जाता है, गर्म प्लेट हीटिंग, गोंद पेस्ट, सपाट कार्डबोर्ड का उत्पादन करने के लिए स्टीरियोटाइप।
★गर्म प्लेट की सतह को पीसने से किया जाता है, गर्म प्लेट की चौड़ाई600 मिमी,कुल 18 टुकड़े गर्म प्लेट,मंत्री शीतलन रूढ़िवादी 5 मीटर।गर्म प्लेट को कंटेनर बोर्ड को अपनाने के लिए बनाया जाता है,संलग्न दबाव कंटेनर प्रमाण पत्र और निरीक्षण प्रमाण पत्रविभाजन पृथक्करण संरचना के लिए आंतरिक थर्मल पैनल, भाप का एस आकार का प्रवाह, भाप, पानी को अलग करने का कार्य स्पष्ट है, भाप के उपयोग की दर में सुधार।
★हॉट प्लेट ने वायवीय दबाव प्लेट संरचना को अपनाया। दबाव प्लेट उठाने ने वायवीय संरचना को अपनाया। स्प्रिंग वायवीय दबाव प्लेटों के 14 सेट मानक हैं।
★ हीटिंग प्लेट के हीट पाइप में कई हिस्सों में तापमान को नियंत्रित किया जाता है और तापमान डिस्प्ले होता है।
★ऊपरी कपास के पट्टिका को स्वचालित रूप से सुधार करने वाले वायवीय वाल्व द्वारा केन्द्रित किया जाता है, और दोहरे सिलेंडर का उपयोग एस आकार के कपास के पट्टिका तनाव उपकरण को नियंत्रित करने के लिए किया जाता है।कसने की मात्रा बड़ी है.
★नीचे के बेल्ट में वायवीय तनाव तंत्र अपनाया गया है, संरचना सरल और व्यावहारिक है, निचले कन्वेयर बेल्ट के बाएं और दाएं भाग को स्वचालित रूप से सही और संरेखित किया जाता है,और यह भी दोनों पक्षों पर मैन्युअल रूप से समायोजित किया जा सकता है.
★गियरबॉक्स ड्राइव यूनिट स्वतंत्र संरचना का उपयोग करती है, सामग्री के लिए गियर स्टील ZG-500 नंबर, तेल से डूबे गियर स्नेहन का उपयोग।
★इलेक्ट्रिकल घटकों का उपयोग अंतरराष्ट्रीय स्तर पर प्रसिद्ध ब्रांडों, स्थिर और विश्वसनीय ऑपरेशन डिवाइस.
★मोटर आवृत्ति ऊर्जा के लिए मुख्य ड्राइव मोटर, कम गति टोक़, व्यापक गति रेंज, विश्वसनीय, आसान रखरखाव।
उच्च तीव्रता प्रोफाइल GB, ठोस संरचना, सुंदर उपस्थिति, उच्च गति काम के लिए उपयुक्त की मुख्य रीढ़ की हड्डी।
|
C,मुख्य घटक पैरामीटरः
|
भाग का नाम |
विनिर्देश |
सतह उपचार |
|
ऊपरी ड्राइव रबर रोलर |
¢ 800 मिमी |
पहनने के प्रतिरोधी रबर से ढका हुआ |
|
निचले ड्राइव रबर रोलर |
¢ 600 मिमी |
पहनने के प्रतिरोधी रबर से ढका हुआ |
|
आगे और पीछे की ओर चलने वाला बेल्ट रोलर |
¢ 215 मिमी |
गोल पीसने क्रोम लेपित चमकाने |
|
शीर्ष तनाव रोलर |
¢ 155 मिमी |
गोल पीसने क्रोम लेपित चमकाने |
|
ऊपरी बेल्ट समायोजन रोलर |
¢ 130 मिमी |
गोल पीसने क्रोम लेपित चमकाने |
डी,मुख्य भागों का ब्रांड और मूलः
|
सीरियल नंबर |
मुख्य भागों का नाम |
ब्रांड या मूल स्थान |
टिप्पणियाँ |
| 01 |
मुख्य कंकाल
|
तियांगंग या लाई गैंग उत्पादन प्रोफाइल |
NO.36चैनल और NO.16 आई-बीम |
| 02 |
ड्राइव वॉलबोर्ड |
हेबेई हैंडन |
Q345 |
| 03 |
हीट बोर्ड |
तियांगंग या जिगंग |
Q235B कंटेनर बोर्ड निर्मित |
| 04 |
मुख्य ड्राइव मोटर |
सीमेंस |
90KW आवृत्ति मोटर |
| 05 |
कपास की पट्टियाँ |
शेनयांग |
मोटाई:9 मिमी |
| 06 |
फंदा |
आर्मस्ट्रांग, संयुक्त राज्य अमेरिका |
तैरना |
| 07 |
कम वोल्टेज वाले विद्युत उपकरण |
सिमेंस |
संपर्ककर्ता, रिले, बटन |
| 08 |
वायवीय घटक |
एयरटेक या सोनो |
|
| 09 |
आवृत्ति परिवर्तक |
डेल्टा या इनोवेशन |
|
| 11 |
असर |
C&U |
|
| 12 |
सीट के साथ असर |
फ़ुज़ियान |
| पैकिंग और शिपिंग |
लंबी दूरी की सड़क के लिए उपयुक्त है जो नमी के सबूत और झटके के सबूत पैकेजिंग को अपनाता है
परिवहन और विभिन्न प्रकार के मौसम की स्थिति।
मैनुअल शामिल है।
|
