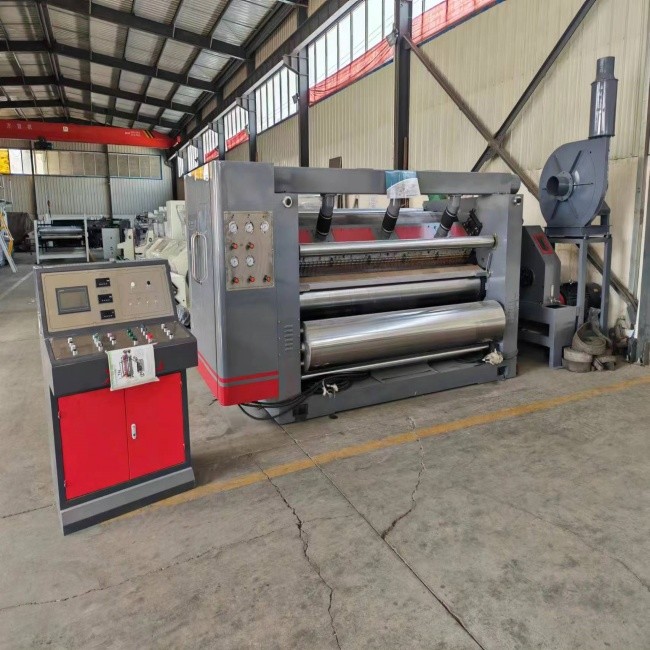

SF-360-2500 मॉडल मॉड्यूलर सिंगल फेसर हुड सक्शन स्ट्रक्चर

एसएफ-360-2500 मॉडल मॉड्यूलराइज्ड सिंगल फेसर

एससंरचनात्मक विशेषताएं:

• हुड सक्शन संरचना को अपनाया गया है, और यह एक उच्च दबाव वाले शक्तिशाली पंखे से सुसज्जित है। एयर सक्शन साइलेंसर से सुसज्जित है। वायु स्रोत और विद्युत नियंत्रण एक ही ऑपरेटिंग कैबिनेट में केंद्रित हैं, जो मुख्य मशीन से 1.5 मीटर से कम दूर नहीं है। परिचालन पक्ष पूरी तरह से बंद है और पूरी तरह से ढका हुआ है।
• मशीन का आधार और दीवार पैनल उच्च गुणवत्ता वाले राल रेत कास्टिंग से बने होते हैं, और दीवार पैनल की मोटाई 240 मिमी है। स्वतंत्र गियरबॉक्स, यूनिवर्सल संयुक्त ट्रांसमिशन।
• नालीदार रोलर 48CrMo मिश्र धातु इस्पात से बना है, जो शमन और टेम्पर्ड है → रफ टर्निंग → इनर होल फाइन बोरिंग → शाफ्ट हेड बेकिंग → वेल्डिंग → टेम्परिंग स्ट्रेस रिलीफ → फाइन टर्निंग → रफ ग्राइंडिंग → मीडियम फ्रीक्वेंसी क्वेंचिंग → सीएनसी ग्राइंडर फाइन ग्राइंडिंग → टंगस्टन कार्बाइड ट्रीटमेंट; नालीदार रोलर का व्यास ¢ 360 मिमी है, और सतह की कठोरता HRC60 डिग्री से ऊपर है। रोलर और प्रेशर रोलर के प्रमुख भागों के बियरिंग हवलो बियरिंग हैं।
• प्रेशर रोलर ¢ 370 मिमी है, सतह ज़मीनी और क्रोम-प्लेटेड है; हवा का दबाव ऊपर और नीचे की गति को नियंत्रित करता है, और सामग्री मध्यम कार्बन स्टील नंबर 45, बुझती और टेम्पर्ड (एक बफर डिवाइस के साथ) है।
• गोंद रोलर इकाई एक अभिन्न स्केटबोर्ड संरचना को अपनाती है, जिसे रखरखाव के दौरान रखरखाव के लिए मशीन से बाहर ले जाया जा सकता है, जिससे कार्य कुशलता में सुधार होता है; गोंद रोलर का व्यास ￠252 मिमी है, और सतह को पिट-प्रकार जाल प्रसंस्करण की 25 लाइनों के साथ पॉलिश और उत्कीर्ण किया जाता है और फिर हार्ड क्रोम-प्लेटेड किया जाता है। स्क्रैपर रोलर की सतह पॉलिश और कठोर क्रोम-प्लेटेड है।

तकनीकी पैरामीटर:

1. कार्य चौड़ाई: 2500 मिमी

2. संचालन दिशा: बाएँ या दाएँ (ग्राहक के कारखाने द्वारा निर्धारित)

3. डिजाइन गति: 180 मीटर/मिनट कार्य गति: 120-150 मीटर/मिनट

4. तापमान रेंज: 160-200℃

5. वायु स्रोत: 0.4-0.9 एमपीए

6. भाप का दबाव: 0.8-1.3 एमपीए

7. नालीदार बांसुरी प्रकार (ए, बी, सी, ई या यूवी वैकल्पिक)

एमओटर्सपैरामीटर:

1. मुख्य मोटर: 30KW रेटेड वोल्टेज: 380V 50Hz सतत (S1) कार्यशील मोड

2. सक्शन मोटर: 18KW रेटेड वोल्टेज: 380V 50Hz सतत (S1) कार्यशील मोड

3 गोंद समायोजन रिड्यूसर; 100W रेटेड वोल्टेज: 380V 50HZ सतत (S2) कार्य मोड

4 गोंद समायोजन गैप मोटर; 250W रेटेड वोल्टेज: 380V 50HZ सतत (S2) कार्य मोड

5 ग्लू पंप मोटर: 2.2KW रेटेड वोल्टेज: 380V 50Hz सतत (S1) कार्यशील मोड

रोलर्सपैरामीटर:

1. नालीदार रोलर व्यास: ￠360 मिमी

2. दबाव रोलर व्यास: ￠370 मिमी

3. ग्लूइंग रोलर व्यास: ￠252 मिमी

4. फिक्स्ड पेस्ट रोलर का व्यास: ￠142 मिमी

5. प्रीहीटर व्यास: ￠400 मिमी
