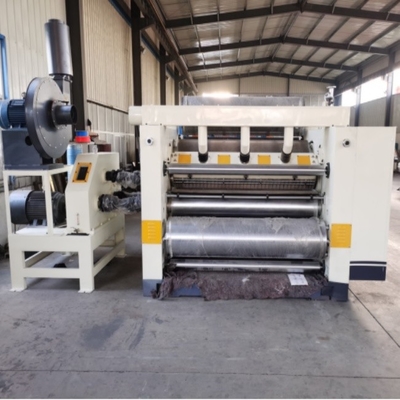

एसएफ-360-2500 मॉडल मॉड्यूलर सिंगल फेसर्स कोरुगेशन मशीन हुड सक्शन स्ट्रक्चर

SF-360-2500 मॉडल मॉड्यूलराइज्ड सिंगल फेसर

एससंरचनात्मक विशेषताएं:

• हुड सक्शन संरचना को अपनाया गया है, और यह एक उच्च दबाव वाले शक्तिशाली पंखे से लैस है। वायु सक्शन एक साइलेंसर से लैस है।हवा स्रोत और विद्युत नियंत्रण एक ही ऑपरेटिंग कैबिनेट में केंद्रित हैं, जो मुख्य मशीन से कम से कम 1.5 मीटर दूर है। ऑपरेटिंग पक्ष पूरी तरह से बंद और पूरी तरह से कवर किया गया है।
• मशीन आधार और दीवार पैनल उच्च गुणवत्ता वाले राल रेत कास्टिंग से बने हैं, और दीवार पैनल मोटाई 240 मिमी है। स्वतंत्र गियरबॉक्स, सार्वभौमिक संयुक्त ट्रांसमिशन।
• वोल्डेड रोलर 48CrMo मिश्र धातु स्टील से बना है, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentरोलर का व्यास ¢ 360 मिमी है और सतह की कठोरता HRC60 डिग्री से अधिक है। रोलर और दबाव रोलर के प्रमुख भागों के बीयरिंग Havalo बीयरिंग हैं।
• दबाव रोलर ¢ 370mm है, सतह ग्राउंड और क्रोम-प्लेटेड है; वायु दबाव ऊपर और नीचे की गति को नियंत्रित करता है, और सामग्री मध्यम कार्बन स्टील नंबर 45 है,बुझाने और कठोर (एक बफर डिवाइस के साथ).
• गोंद रोलर इकाई एक एकीकृत स्केटबोर्ड संरचना को अपनाती है, जिसे रखरखाव के दौरान रखरखाव के लिए मशीन से बाहर ले जाया जा सकता है, जो कार्य दक्षता में सुधार करता है;गोंद रोलर का व्यास ¢252mm है, और सतह को 25 लाइनों के गड्ढे के प्रकार के जाल प्रसंस्करण के साथ पॉलिश और उत्कीर्ण किया जाता है और फिर हार्ड क्रोम किया जाता है। स्क्रैपर रोलर की सतह पॉलिश और हार्ड क्रोम की जाती है।
• गोंद कोटिंग यूनिट को एक पूरे के रूप में स्थानांतरित किया जा सकता है, और गोंद रोलर को बदलना त्वरित और सुविधाजनक है।
• छिड़काव आर्द्रता समायोजक उपकरण का उपयोग तरंगदार बांसुरी के प्रकार को अच्छे विरूपण स्थिरता में रखने और दरार से बचने के लिए किया जाता है।
• स्वचालित परिसंचरण गोंद आपूर्ति प्रणाली और डायाफ्राम पंप गोंद डिवाइस का उपयोग किया जाता है, जो अच्छा बफरिंग प्रभाव है
• मुख्य शक्ति को एक परिवर्तनीय आवृत्ति मोटर द्वारा संचालित किया जाता है, जो कम विफलता दर के साथ ऊर्जा-बचत और कुशल है।
• गोंद की चौड़ाई को विद्युत रूप से समायोजित किया जाता है ताकि आधार कागज की चौड़ाई के सभी परिवर्तनों के अनुकूल हो सके।
• दोनों लहरदार रोलर और दबाव रोलर एक डबल सिलेंडर दबाव बनाने की डिवाइस को अपनाते हैं, जो स्थिर रूप से काम करता है;
• प्रीहीटिंग रोलर तियानगंग द्वारा निर्मित φ400 मिमी के एक निर्बाध स्टील पाइप को अपनाता है, सभी धातु की नली के साथ जुड़े हुए हैं
• गोंद की मात्रा को विद्युत रूप से समायोजित किया जाता है। टच स्क्रीन प्रदर्शित और संचालित होती है, और गोंद का अंतर एन्कोडर के माध्यम से उच्च सटीकता के साथ प्रेषित किया जाता है।
• बिजली और ऑपरेटिंग भागों को सुरक्षा जाल से लैस किया जाता है ताकि मशीन चलाने के दौरान कर्मियों की सुरक्षा सुनिश्चित हो सके।
• मॉड्यूलर संरचना, टाइल रोलर असेंबली और गोंद कोटिंग असेंबली को जल्दी से बदला जा सकता है।

तकनीकी पैरामीटर:

1कार्य चौड़ाईः 2500 मिमी

2संचालन दिशाः बाएं या दाएं (ग्राहक के कारखाने द्वारा निर्धारित)

3डिजाइन गतिः 180 मीटर/मिनट कार्य गतिः 120-150 मीटर/मिनट

4तापमान सीमाः 160-200°C

5हवा का स्रोत: 0.4-0.9Mpa

6भाप का दबाव: 0.8-1.3Mpa

7. घुमावदार बांसुरी प्रकार (A, B, C, E या UV वैकल्पिक)

एमकर्तापैरामीटर:

1. मुख्य मोटर: 30KW नामित वोल्टेजः 380V 50Hz निरंतर (S1) कार्य मोड

2सक्शन मोटर: 18KW नामित वोल्टेजः 380V 50Hz निरंतर (S1) कार्य मोड

3 गोंद समायोजन कम करनेवाला; 100W नामित वोल्टेजः 380V 50HZ निरंतर (S2) कार्य मोड

4 गोंद समायोजन अंतर मोटर; 250W नामित वोल्टेजः 380V 50HZ निरंतर (S2) कार्य मोड

5 गोंद पंप मोटरः 2.2KW नामित वोल्टेजः 380V 50Hz निरंतर (S1) कार्य मोड

रोलर्सपैरामीटर:

1. घुमावदार रोलर व्यासः ¢ 360 मिमी

2दबाव रोलर व्यासः ¢ 370 मिमी

3गोंद रोलर व्यास: ¢252mm

4फिक्स्ड पेस्ट रोलर का व्यास: ¢ 142 मिमी

5. प्रीहीटर व्यास: ¢ 400 मिमी

मुख्य भाग:
