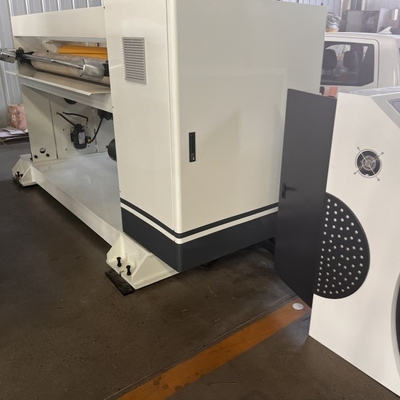

NC-100 NC कटर हेलिकल चाकू
संरचनात्मक विशेषता:
तकनीकी मापदंडः
रोलर व्यास पैरामीटरः
नोटः सभी पीस रोलर्स के बाद, हार्ड क्रोम को कवर किया गया है (बदलाव पर लेकिन चाकू शाफ्ट के नीचे)
पावर मोटर्स और विद्युत मापदंडः
मुख्य रूप से खरीदे गए भाग, कच्चे माल और मूलः
| मुख्य भागों का नाम | ब्रांड या मूल स्थान | सामग्री और प्रकार |
| पूर्ण एसी सर्वो मोटर | शंघाई फुटियान | 18.5KW |
| फ़ीड आवृत्ति मोटर | हेबेई हेंगशुई योंगशुन | |
| ढक्कन | HRB,ZWZ,LYC | जापान एनएसके से ऊपर और नीचे चाकू रोलर बीयरिंग |
| बेल्ट | जर्मनी OPTIBELT | |
| आस्तीन ऊपर | शियानयांग चाओयू | |
| सीट बेल्ट लेयरिंग | झेजियांग वुहुआन | |
| संपर्कक और रिले, मध्य के रिले | फ्रांस श्नाइडर | |
| निकटता स्विच | जापान OMRON | |
| फ्लाइंग शीयर सर्वो कंट्रोल सिस्टम | अमेरिका इमर्सन | |
| मोशन कंट्रोल बोर्ड | जर्मनी MKS-CT150 | |
| रोटरी एन्कोडर | वूशी रुईपु | |
| फ़ीडिंग ड्राइव | ताइवान डेल्टा | |
| मानव-मशीन इंटरफ़ेस | ताइवान WEINVIEW या MCGS | |
| सौर यंत्र | चीन शेन्ज़ेन | |
| वायवीय घटक | झेजियांग सोनोर सीएसएम | |
| आवृत्ति परिवर्तक | सीमेंस |
मशीन मुख्य रूप से एक कटर शाफ्ट आंतरिक गियर (2), एक कटर शाफ्ट बाहरी गियर (3), एक कनेक्टिंग पेंच (4), एक clamping आस्तीन (5), एक कटर शाफ्ट गियर (6), एक निचले ब्लेड (7),एक निचले ब्लेड clamping पेंच (8), एक ऊपरी ब्लेड शीर्ष पेंच (9), एक ऊपरी ब्लेड clamping पेंच (10), एक ऊपरी ब्लेड (11), एक गियर रिक्ति समायोजन शाफ्ट (12), एक मुख्य मोटर (13), एक समायोजन छड़ी (14), एक समायोजन पेंच (15),एक ऊपरी कटर शाफ्ट (16), एक निचला कटर शाफ्ट (17), आदि।
1ऊपरी ब्लेड शाफ्ट (16) और निचले ब्लेड शाफ्ट (17) कार्बन स्टील से बने हैं और अच्छी कठोरता के लिए गर्मी से इलाज किया जाता है।
2. ब्लेड को समायोजित करते समय, मैन्युअल मोड़ के लिए ब्लेड की छड़ी को ब्लेड की छड़ी के सॉकेट में डालें।
3ब्लेड को समायोजित करते समय, निचले ब्लेड क्लैंपिंग स्क्रू (8) को 1/4 मोड़ से ढीला करें और ऊपरी ब्लेड क्लैंपिंग स्क्रू (10) को समायोजित करें ताकि ऊपरी ब्लेड (11) और निचले ब्लेड (7) ठीक से फिट हो सकें।
4ब्लेड को समायोजित करते समय, ब्लेड शाफ्ट गियर के साइड क्लीयरेंस को समाप्त करने के लिए गियर कनेक्टिंग स्क्रू (16) को ढीला करें और गियर साइड क्लीयरेंस समायोजन स्क्रू (15) को समायोजित करें।
5विस्तार आवरण (5) ब्लेड शाफ्ट के बाहरी गियर (3) और ब्लेड शाफ्ट गियर (6) को ब्लेड रोलर से जोड़ता है।
6स्पिंडल मोटर (13) ब्लेड रोलर को चलाने के लिए बिजली का स्रोत है।
स्थापना की आवश्यकताएं
1- मशीन को एक कठोर कंक्रीट नींव पर स्थापित किया जाना चाहिए जिसकी नींव की मोटाई 250 मिमी से कम नहीं है;
2. नींव की सतह समतल और समतल है, जिसकी समतलता 2 मिमी/मीटर से अधिक नहीं है;
3मशीन को नींव पर तय करने से पहले एक स्तर पर समायोजित किया जाना चाहिए, जिसमें 0.4 मिमी/मीटर से अधिक की समतलता नहीं हो; परीक्षण उपकरणः वर्ग स्तर; परीक्षण स्थितिःचाकू धारक फिक्स्ड क्रॉस बीम.
4जब मशीन को नींव पर स्थापित किया जाता है, तो यह सुनिश्चित करें कि उपकरण 1 मिमी/मीटर से अधिक के समानांतर के साथ समानांतर हो। परीक्षण उपकरणः स्तर; परीक्षण स्थितिःमशीन फ्रेम के दोनों ओर दोनों छोरों पर.
मशीन की स्थापना
जब मशीन स्थापित की जाती है, तो उपयोगकर्ता की बिजली की आपूर्ति मशीन के पावर ड्राइव कैबिनेट से जुड़ी होनी चाहिए,और हवा कैबिनेट के सामने के छोर पर एक हवा स्विच स्थापित किया जाना चाहिए बंद करने के लिए या किसी भी समय मशीन की बिजली की आपूर्ति पर.
जब मशीन स्थापित की जाती है, तो उपयोगकर्ता की संपीड़ित वायु पाइपलाइन को मशीन के वायवीय ट्रिपलेट से जोड़ा जाना चाहिए।और एक स्टॉप वाल्व के सामने के छोर पर स्थापित किया जाना चाहिए बंद करने के लिए या किसी भी समय मशीन के संपीड़ित हवा की आपूर्ति पर (नीचे दिखाए गए के रूप में).
हवा के पाइप के मापदंड हैंः PN0.6MPa, DN10.
मशीन की समतलता का समायोजन
मशीन स्थापित होने के बाद, स्तरमीटर का निरीक्षण करें और शिकंजा को तब तक समायोजित करें जब तक कि स्तर 0.1 मिमी/1000 मिमी×1000 मिमी के भीतर न हो जाए, फिर एंकर बोल्ट के नट्स को कस लें।मशीन के कम से कम चार कोनों की समतलता को समायोजित करने के लिए एक ही विधि का उपयोग करें.
ऑपरेशन
1 चालू करें
2 E-STOP 急停
3 बंद करें
4 मैनुअल/ऑटोमैटिक ₹ हाथ/स्वचालित
गति समायोजन
ऑपरेशन भाषा बदलेंःअंग्रेजी या 中文 ((चीनी)
स्वचालित मोड में, मशीन को डबल फेसर से जोड़ने की आवश्यकता होती है, और मशीन स्वचालित रूप से चलने की गति को नियंत्रित करेगी।
मैनुअल मोड में, ऑपरेटिंग गति पॉटेंशियोमीटर के माध्यम से मैन्युअल रूप से समायोजित की जाती है। (ऑपरेटिंग गति उत्पादन लाइन गति से थोड़ा अधिक होनी चाहिए)
प्रसंस्करण की लंबाई और प्रसंस्करण की मात्रा निर्धारित करना।
¢NC काटने प्रारंभ ¢ क्लिक करें, मशीन काम करना शुरू कर देगा.
आदेश सेट
आप "अप नंबर" और "अगला नंबर" के माध्यम से "अपेन्डिंग ऑर्डर" स्विच कर सकते हैं
यदि प्रसंस्कृत कार्डबोर्ड बहुत लंबा या बहुत छोटा है, तो इसे मापदंडों को संशोधित करके समायोजित किया जा सकता है।
