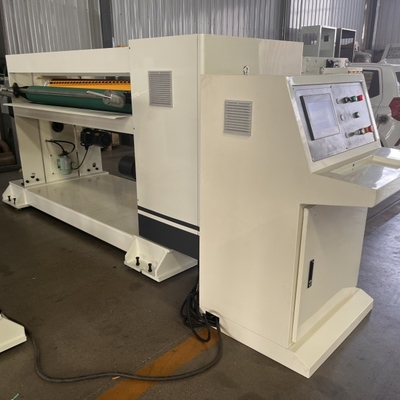

एनसी-100 एनसी कटर पेचदार चाकू
मशीन में मुख्य रूप से एक कटर शाफ्ट इनर गियर (2), एक कटर शाफ्ट बाहरी गियर (3), एक कनेक्टिंग स्क्रू (4), एक क्लैंपिंग स्लीव (5), एक कटर शाफ्ट गियर (6), एक निचला ब्लेड (7), एक निचला ब्लेड क्लैंपिंग स्क्रू (8), एक ऊपरी ब्लेड टॉप स्क्रू (9), एक ऊपरी ब्लेड क्लैंपिंग स्क्रू (10), एक ऊपरी ब्लेड (11), एक गियर क्लीयरेंस एडजस्टमेंट शाफ्ट (12), एक मुख्य मोटर (13), एक एडजस्टिंग रॉड (14), एक एडजस्टिंग स्क्रू (15), एक ऊपरी कटर शाफ्ट शामिल है। (16), एक निचला कटर शाफ्ट (17), आदि।
1. ऊपरी ब्लेड शाफ्ट (16) और निचला ब्लेड शाफ्ट (17) कार्बन स्टील से बने होते हैं और अच्छी कठोरता के लिए हीट-ट्रीटेड होते हैं।
2. ब्लेड को समायोजित करते समय, मैन्युअल मोड़ के लिए ब्लेड रॉड को ब्लेड रॉड सॉकेट में डालें।
3. ब्लेड को समायोजित करते समय, निचले ब्लेड क्लैंपिंग स्क्रू (8) को 1/4 मोड़ से ढीला करें और ऊपरी ब्लेड (11) और निचले ब्लेड (7) को ठीक से फिट करने के लिए ऊपरी ब्लेड क्लैंपिंग स्क्रू (10) को समायोजित करें।
4. ब्लेड को समायोजित करते समय, गियर कनेक्टिंग स्क्रू (16) को ढीला करें और ब्लेड शाफ्ट गियर के साइड क्लीयरेंस को खत्म करने के लिए गियर साइड क्लीयरेंस एडजस्टमेंट स्क्रू (15) को समायोजित करें।
5. विस्तार आस्तीन (5) ब्लेड शाफ्ट बाहरी गियर (3) और ब्लेड शाफ्ट गियर (6) को ब्लेड रोलर से जोड़ता है।
6. स्पिंडल मोटर (13) ब्लेड रोलर को चलाने के लिए शक्ति स्रोत है।
स्थापना आवश्यकताएं
1. मशीन को कठोर कंक्रीट नींव पर स्थापित किया जाना चाहिए, जिसकी नींव की मोटाई 250 मिमी से कम नहीं होनी चाहिए;
2. नींव की सतह समतल और सपाट है और समतलता 2 मिमी/मीटर से अधिक नहीं है;
3. मशीन को नींव पर स्थापित करने से पहले 0.4 मिमी/मीटर से अधिक की समतलता वाले स्तर पर समायोजित किया जाना चाहिए; परीक्षण उपकरण: वर्ग स्तर; परीक्षण स्थिति: चाकू धारक निश्चित क्रॉसबीम।
4. जब मशीन को नींव पर स्थापित किया जाता है, तो सुनिश्चित करें कि उपकरण 1 मिमी/मीटर से अधिक की समानता के साथ समानांतर है। परीक्षण उपकरण: स्तर; परीक्षण स्थिति: मशीन फ्रेम के दोनों किनारों पर दोनों छोर पर।
मशीन स्थापना
जब मशीन स्थापित की जाती है, तो उपयोगकर्ता की बिजली आपूर्ति को मशीन की पावर ड्राइव कैबिनेट से जोड़ा जाना चाहिए, और किसी भी समय मशीन की बिजली आपूर्ति को बंद या चालू करने के लिए एयर कैबिनेट के सामने के छोर पर एक एयर स्विच स्थापित किया जाना चाहिए।
जब मशीन स्थापित की जाती है, तो उपयोगकर्ता की संपीड़ित वायु पाइपलाइन को मशीन के वायवीय ट्रिपलेट से जोड़ा जाना चाहिए, और किसी भी समय मशीन की संपीड़ित वायु आपूर्ति को बंद करने या चालू करने के लिए सामने के छोर पर एक स्टॉप वाल्व स्थापित किया जाना चाहिए (जैसा कि नीचे दिखाया गया है)।
वायु पाइप पैरामीटर हैं: PN0.6MPa, DN10।
मशीन स्तर का समायोजन
मशीन स्थापित होने के बाद, लेवल मीटर का निरीक्षण करें और स्क्रू को तब तक समायोजित करें जब तक कि लेवलनेस 0.1 मिमी/1000 मिमी × 1000 मिमी के भीतर न हो जाए, फिर एंकर बोल्ट के नट को कस लें। मशीन के कम से कम चार कोनों की समतलता को समायोजित करने के लिए उसी विधि का उपयोग करें।
संरचनात्मक विशेषता:
रोलर व्यास पैरामीटर:
ध्यान दें: सभी रोलर्स को पीसने के बाद, हार्ड क्रोम को (चाकू शाफ्ट के नीचे को छोड़कर) डीलिंग पर चढ़ाया गया है
पावर मोटर और विद्युत पैरामीटर:
मुख्य रूप से खरीदे गए हिस्से, कच्चा माल और मूल:
| मुख्य भागों के नाम | ब्रांड या मूल स्थान | सामग्री और प्रकार |
| पूर्ण एसी सर्वो मोटर | शंघाई फ़ुटियन | 18.5 किलोवाट |
| फीडिंग फ्रीक्वेंसी मोटर | हेबेई हेंगशुई योंगशुन | |
| सहन करना | एचआरबी, जेडडब्ल्यूजेड, एलवाईसी | जापान एनएसके से चाकू रोलर बीयरिंग ऊपर और नीचे |
| बेल्ट | जर्मनी ऑप्टिबेल्ट | |
| आस्तीन ऊपर | जियानयांग चाओये | |
| सीट बेल्ट बेयरिंग | झेजियांग वुहुआन | |
| संपर्ककर्ता और रिले, मध्य के रिले | फ्रांस श्नाइडर | |
| निकटता स्विच | जापान ओमरोन | |
| फ्लाइंग शीयर सर्वो नियंत्रण प्रणाली | अमेरिका एमेसन | |
| गति नियंत्रण बोर्ड | जर्मनी एमकेएस-सीटी150 | |
| रोटरी एनकोडर | वुक्सी रुइपु | |
| फीडिंग ड्राइव | ताइवान डेल्टा | |
| मानव मशीन इंटरफेस | ताइवान वेनव्यू या एमसीजीएस | |
| सन गियर | चीन शेन्ज़ेन | |
| वायवीय घटक | झेजियांग सोनोरसीएसएम | |
| फ्रिक्वेंसी परिवर्तक | सिमेंस |
मशीन विवरण चित्र
संचालन
हाँ
①चालू करें—启动
② ई-स्टॉप—急停
③ बंद करें—关机
④ मैनुअल/स्वचालित—手动/自动
⑤ गति समायोजन—速度调节
ऑपरेशन भाषा बदलें: अंग्रेजी या 中文 (चीनी)
मुख्य बिजली आपूर्ति चालू करें
"चालू करें" बटन पर क्लिक करें
स्वचालित मोड में, मशीन को डबल फेसर से कनेक्ट करना होगा, और मशीन स्वचालित रूप से चलने की गति को नियंत्रित करेगी।
मैनुअल मोड में, ऑपरेटिंग गति को पोटेंशियोमीटर के माध्यम से मैन्युअल रूप से समायोजित किया जाता है। (ऑपरेटिंग गति उत्पादन लाइन की गति से थोड़ी अधिक होनी चाहिए)
एनसी कटिंग कंट्रोल पर क्लिक करें
"प्रसंस्करण लंबाई" और "प्रसंस्करण मात्रा" निर्धारित करना।
"एनसी कटिंग स्टार्ट" पर क्लिक करें, गति बढ़ाएं, मशीन काम करना शुरू कर देगी।
नई "प्रसंस्करण लंबाई" और "प्रसंस्करण मात्रा" सेट करने से ऑर्डर बदल जाएगा।
सुरक्षा सावधानियां
सुरक्षा में दो पहलू शामिल हैं: पहला, कार्मिक सुरक्षा; दूसरा, मशीन सुरक्षा।
1. ऑपरेटरों को पहले नौकरी-पूर्व कौशल प्रशिक्षण प्राप्त करना होगा।
2. ऑपरेटरों को सुरक्षा प्रशिक्षण से गुजरना होगा।
3. मशीन को ढीला होने और अनावश्यक क्षति से बचाने के लिए फास्टनरों, विशेष रूप से क्रॉस-कटिंग ब्लेड वाले फास्टनरों की नियमित रूप से जांच करें।
4. मशीन के घूमने वाले हिस्सों की कार्यशील स्थिति, विशेष रूप से बेयरिंग की कार्यशील स्थिति की नियमित रूप से जाँच करें।
5. क्रॉस-कटिंग ब्लेड को बदलते और समायोजित करते समय, ब्लेड की चोटों से बचने के लिए कृपया सुरक्षा दस्ताने पहनें।
6. जब मशीन सामान्य रूप से काम कर रही हो, तो हताहतों की संख्या और मशीन की क्षति से बचने के लिए मशीन में प्रवेश करना सख्त मना है।
7. कृपया नियंत्रण भाग के सॉफ़्टवेयर और हार्डवेयर का अच्छी तरह ध्यान रखें, और उन्हें इच्छानुसार संशोधित या जोड़ें या घटाएँ नहीं।
8. गैर-पेशेवरों को मशीन की मरम्मत करने की सख्त मनाही है।
