स्वचालित हाई स्पीड 3/5/7 परतें नालीदार बॉक्स कार्डबोर्ड सिंगल फेसर उत्पादन लाइन
| परिचय |

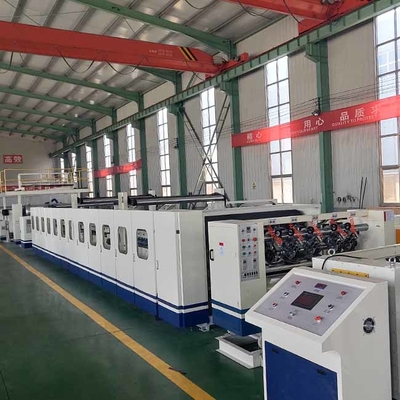

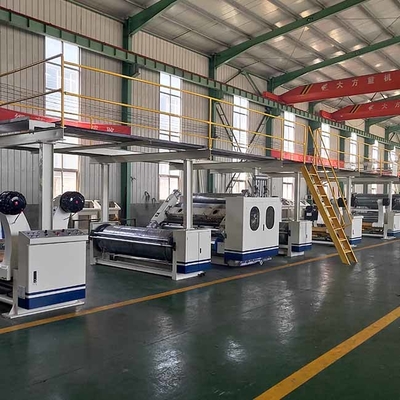

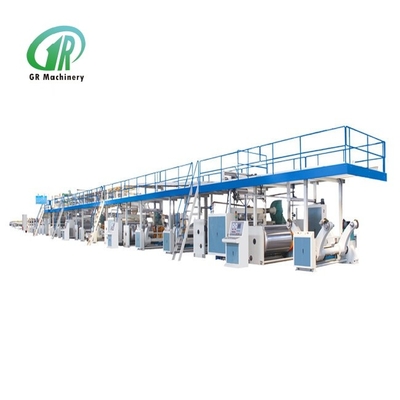

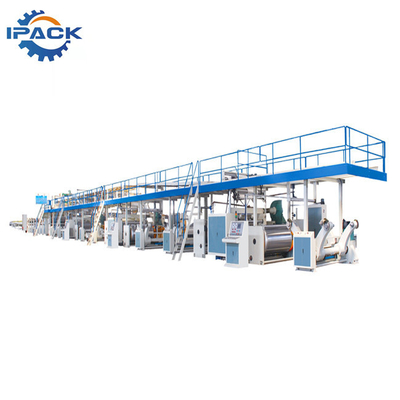

लहराती कार्डबोर्ड उत्पादन लाइन लहराती कार्डबोर्ड के उत्पादन के लिए पेशेवर उपकरण है। उत्पादन लाइन में मिल रोल स्टैंड, लाइनर ((मध्यम कागज) प्री-हीटर,सिंगल फेसर मशीन कन्वेयर ब्रिज, ग्लूइंग मशीन, डबल फेसर मशीन, स्लिटर स्कोरर, कट-ऑफ, कन्वेयर और स्टैकर, हीटिंग सिस्टम, एयर कंप्रेशन सिस्टम और गोंद बनाने की प्रणाली आदि।हमने विभिन्न ग्रेड 3 का उत्पादन किया,5ग्राहकों की आवश्यकताओं और देश-विदेश में उन्नत कौशल को समझने के आधार पर,हमारी कंपनी ने 60~220 मीटर/मिनट की गति के साथ इन उत्पादन लाइनों को विकसित और डिजाइन किया है, कागज के साथ 1600~2200mm और A,B,C,E यूवी फ्लूट उत्पादन लाइन विभिन्न ग्राहकों को संतुष्ट कर सकते हैं।
| पैरामीटर |
3 परत वाले तरंगदार कार्डबोर्ड उत्पादन लाइन
नहीं |
मशीनों की सूची |
मात्रा |
1 |
हाइड्रोलिक मिल रोल स्टैंड-- समर्थन दो Dia.1500mm कागज मिल--जिसमें ले जाने वाले कागज की मिल के लिए ट्रैक और ट्रॉली शामिल है--मल्टी-पॉइंट ब्रेक का उपयोग करना |
3 सेट |
2 |
प्रीहीटर (आरजी) Ø900 मिमी |
1 SET |
3 |
पूर्व-स्थिति Ø900 मिमी |
1 SET |
4 |
फिंगरलेस सिंगल फेसर (SF-360c)- एक ड्रम के साथ 360 मिमी के रोलर Dia.--ड्रम के साथ प्रेस रोलर डाय.365 मिमी.--गिमबल ड्राइवर प्रणाली--टच स्क्रीन और पीएलसी नियंत्रण प्रणाली |
1 SET |
5 |
एकल ऊपरी पुल--वैक्यूम तनाव नियंत्रण--इलेक्ट्रिक कागज रास्ता नियंत्रण |
1 SET |
6 |
डुप्लेक्स प्रीहीटर (RG) Ø900mm |
1 SET |
7 |
एकल गोंद मशीन-- गोंद रोलर के साथ गोंद रोलर--स्वतंत्र चालक प्रणाली--टच स्क्रीन और पीएलसी नियंत्रण प्रणाली |
1 SET |
8 |
डबल बेकर फेसर (SM-E)--इसमें गुणवत्ता वाले कपास के बेल्ट 1 सेट शामिल हैं--ड्राइव रोल स्टैंड सहित--जिसमें 14pcs ((14 x 600MM) हीटिंग प्लेट शामिल हैं--नया डिजाइन और इसमें 5 पीसी प्रेस बार शामिल है |
1 SET |
9 |
पतला ब्लेड स्लिटर स्कोरर ZQS-- 4 सेट स्लिटर चाकू और 6 सेट स्कोरर व्हील--स्वचालित पीसने वाले चाकू |
1 SET |
10 |
एन.सी. कट-ऑफ (स्पीलिकल चाकू)--पूरी जर्मनी सर्वो कंप्यूटर प्रणाली के साथ--999 क्रम बनाए रखना |
1 SET |
11 |
कागज पत्र वितरण--स्वचालित गणना कंप्यूटर के साथकागज वितरण लंबाई 3500 मिमी |
1 SET |
12 |
आंतरिक भाप पाइप प्रणाली |
1 SET |
13 |
आंतरिक विद्युत प्रणाली |
1 SET |
14 |
गोंद बनाने की प्रणाली |
1 SET |
| विस्तृत चित्र |
|

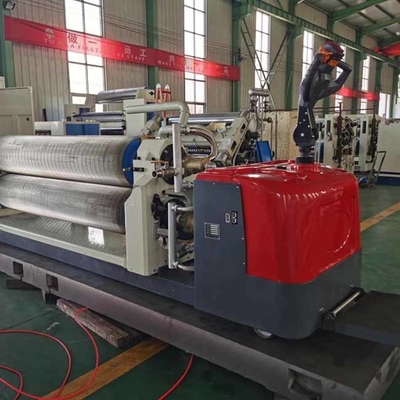

* कागज के रोल को क्लैंप करना, दाएं-बाएं चलना, हाथ ऊपर-नीचे और कागज के रोल को घुमाने के लिए हाइड्रोलिक ऑपरेशन किया जाता है। * इस बीच दो कागज रोलर्स का समर्थन करें, एक काम कर रहा है, और दूसरा स्पेयर पार्ट के लिए है। * स्प्रिंग क्लच को अपनाता है। * कागज के तनाव को वायवीय रूप से संचालित डिस्क ब्रेक द्वारा नियंत्रित किया जाता है, जिससे तनाव को आसानी से सेट किया जा सकता है। |
|

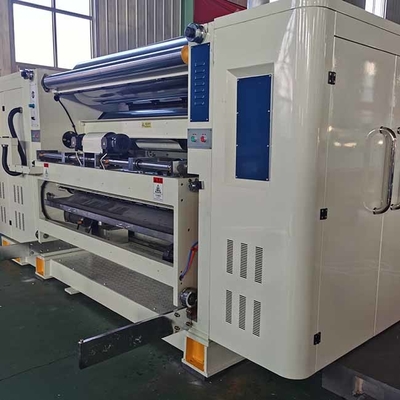

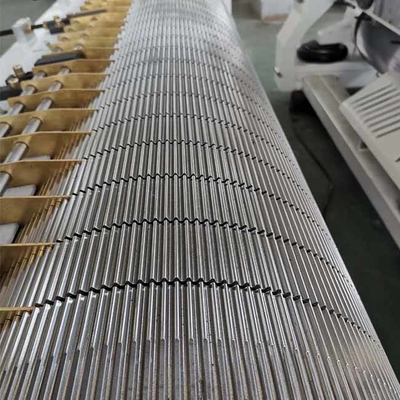

* 48CrMo मिश्र धातु स्टील से बने घुमावदार रोलर्स, कठोरता HRC58-60 तक गर्मी उपचार के साथ, क्रोम उपचार के साथ सतह को कवर किया गया। * घुमावदार रोलरः एक ड्रम के साथ व्यास 280 मिमी। *प्रेस रोलर: डाय.320 मिमी. ड्रम के साथ। * वैक्यूम सक्शन फिंगरलेस डिजाइन उच्च गति विनिर्माण में सही फ्लोट गठन प्रदान करता है। * गिंबल ड्राइवर प्रणाली। व्यक्तिगत विसर्जन तेल गियर प्रकार ड्राइव बॉक्स, गतिशील कंपन को अलग करने से चलने की स्थिरता में सुधार, रखरखाव के लिए आसान और तेज़ * गोंद रोलरः सतह को जाल डिजाइन के साथ उभरा हुआ है और क्रोम किया गया है। * ऊपरी तरंगदार रोलर, दबाव रोलर और गोंद रोलर का नियमन वायवीय प्रणाली द्वारा नियंत्रित किया जाता है। * प्रीहीटिंग और प्रीकंडीशनिंग रोलर्स के साथ। |
|
|
* प्लेट्सः 1780mm(L) × 600mm(W) × 120mm(H) × 9pcs स्टील प्लेट, पॉलिश प्लेट से बना है। * हीटिंग प्लेट के लिए भाप पाइप, क्रमशः 4 खंडों में विभाजित। *प्रत्येक खंड के लिए हीटिंग तापमान दिखाया जा सकता है। * ऊपरी कपास बेल्ट के तनाव को समायोजित करने के लिएएक सेट वायवीय समायोज्य यंत्र और एक सेट मैनुअल समायोज्य यंत्र; वायु सिलेंडरःdia.160mmx250mm स्ट्रोक। * कपास के निचले बेल्ट के तनाव को समायोजित करने के लिएः एक सेट मैनुअल समायोज्य उपकरण। * ऊपरी कपास बेल्ट के मार्गदर्शन के लिए: एक सेट मैनुअल समायोज्य उपकरण के साथ। |
|
-इस प्रकार की मशीन विशेष रूप से पुराने प्रकार की स्लिटर स्कोरर मशीन के बजाय असेंबली लाइन के लिए है। - विधानसभा लाइन के साथ चल रहे सिंक्रनाइज़ेशन सुनिश्चित - कार्डबोर्ड का टुकड़ा साफ, सीधी, चिकनी और गैर-चूर करने योग्य है। - ब्लेड या तो मैन्युअल रूप से या स्वचालित रूप से तेज किए जा सकते हैं। - प्रत्येक ब्लेड को व्यक्तिगत रूप से नियंत्रित किया जा सकता है. - रंगीन टच स्क्रीन ऑपरेशन मॉनिटर, आसान संचालन और दृश्य मॉनिटर। - स्वचालित विरोधी विचलन, पूरी मशीन को बाएं और दाएं ले जाया जा सकता है। बहुत अधिक अपशिष्ट उत्पादों को कम करने के लिए |
|
| पैकिंग और शिपिंग |
लंबी दूरी की सड़क के लिए उपयुक्त नमी-प्रूफ और झटके-प्रूफ पैकेजिंग को अपनाता है
परिवहन और विभिन्न प्रकार के मौसम की स्थिति।
मैनुअल शामिल है।
|
