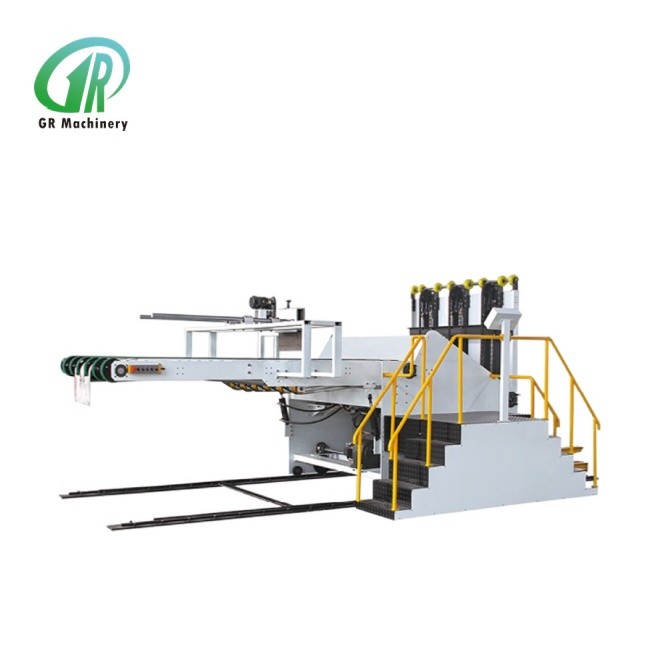

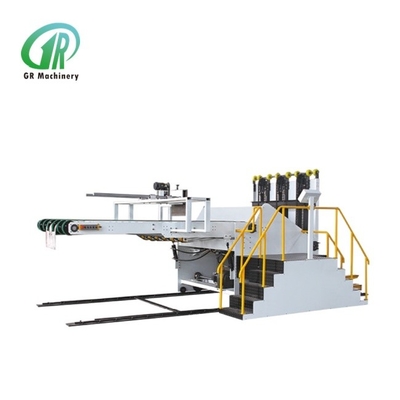

बहुमुखी उन्नत प्रीफीडर मशीन डबल साइड स्नैपिंग फंक्शन

मॉडल 1228 पूरी तरह से स्वचालित प्रीफीडर मशीन

यांत्रिक विनिर्देश:

1अधिकतम कागज का आकारः 1200x2800 मिमी

2न्यूनतम कागज फ़ीड आकारः 260x755mm

3अधिकतम कागज लोडिंग ऊंचाईः 2000 मिमी

4अधिकतम कागज वजनः 1200 किलोग्राम

5. अधिकतम कागज खिला गतिः

(कार्डबोर्ड मोटाई 4 मिमी से कम ≥ 420 शीट/मिनट)

(कार्डबोर्ड की मोटाई 8 मिमी से कम ≥ 300 शीट/मिनट)

6अधिकतम गति आवश्यकताएंः

कागज लोड करने की ऊंचाई > 1600 मिमी या उससे अधिक

प्रत्येक बोर्ड पर कागज के ढेरों की संख्या एक ही ढेर में होनी चाहिए।

कार्डबोर्ड झुकने की आवश्यकताएंः कागज की चौड़ाई की दिशा में 5% (1000 मिमी 50 मिमी के भीतर झुकने की अनुमति देता है) ।

कार्डबोर्ड की छपाई की सतह एक ही तरफ होनी चाहिए।

ई. कम से कम एक कागज की शीट कागज फीडर के कांटे के सामने के छोर पर पावर ट्रैक पर प्रतीक्षा में रखी जानी चाहिए।

7. शिफ्ट कांटा रिवर्स पावर हाइड्रोलिक ड्राइव

8क्षैतिज कन्वेयर उठाने की शक्ति हाइड्रोलिक ड्राइव

9कागज खिलाया जाने का तरीका: एकल ढेर

10कागज खिलाया जाने की विधि: इलेक्ट्रिक क्रॉलर लॉजिस्टिक्स (जमीन पर तय)

11. एक क्लिक के आदेश व्यवस्था और आदेश स्मृति कार्य.

12हाइड्रोलिक स्टैंडबाय फंक्शन (सेट समय से अधिक स्वचालित स्टैंडबाय)

13प्रासंगिक मापदंडों का मानव-मशीन इंटरफ़ेस समायोजन।

14. असामान्य पाठ प्रदर्शन को आसानी से और जल्दी से समाप्त किया जा सकता है।

15ईंधन टैंक सदमे प्रतिरोधी है।

मुख्य विन्यास निर्देशः

1. कन्वेयर बैंड डंप कार्डबोर्ड को स्टैक्ड पेपर फीडिंग सेक्शन में भेजता है। स्टैक्ड पेपर फीडिंग सेक्शन से गुजरने के बाद, यह कार्डबोर्ड को स्टैक्ड पेपर फीडिंग सेक्शन में भेजता है।कार्डबोर्ड स्वचालित रूप से मछली के पैमाने के आकार में व्यवस्थित किया जाता है, और क्षैतिज कन्वेयर सेक्शन बेल्ट के माध्यम से ऑल-इन-वन चिपकाने और नाखून लगाने की मशीन के पेपर फीडिंग सेक्शन में भेजा जाता है।

2स्टैक्ड कन्वेयर पार्ट के दोनों ओर स्वचालित संरेखण उपकरण हैं, और संरेखण उपकरण को विद्युत रूप से समायोजित किया जा सकता है (संरेखण स्ट्रोक 100 मिमी) ।

3क्षैतिज कन्वेयर बेल्ट के सामने के छोर में एक स्वचालित अनुदैर्ध्य कागज टैपिंग डिवाइस है, जो वाहन की गति के अनुसार वितरण गति को समायोजित करता है।

4पूरी मशीन को अनुदैर्ध्य रूप से स्थानांतरित किया जा सकता है।

5क्षैतिज कन्वेयर बेल्ट परिवहन को स्वतः फोटोइलेक्ट्रिक द्वारा नियंत्रित किया जाता है।

6पूरी मशीन का समर्थन करने वाले पावर क्रॉलर लॉजिस्टिक्स की आपूर्ति उपकरण कारखाने द्वारा की जाएगी।

7टच स्क्रीन कंप्यूटर नियंत्रण।

तकनीकी बिंदुः

1नियंत्रण और बुद्धिमान इंटरफ़ेसः

a. समायोजन सटीकता सुनिश्चित करने के लिए प्रतिस्थापन आदेश के आकार आंदोलन को डिजिटल रूप से नियंत्रित करें।

इस मशीन को बुद्धिमान डॉकिंग और स्वचालित आदेश समायोजन के लिए उत्पादन प्रबंधन प्रणाली से जोड़ा जा सकता है।

2क्षैतिज ढोने वाले भाग से सुसज्जित:

क्षैतिज कन्वेयर फ्रेम में दूरबीन का कार्य होता है और इसे स्वचालित रूप से सर्वो नियंत्रण द्वारा समायोजित किया जाता है।

3. प्लेटफार्म उठाने के तंत्र से सुसज्जित:

a. मंच में एक ऊपर और नीचे स्विंग फ़ंक्शन है ताकि आदेश समायोजन के बाद कागज खिलाए जाने के पहले दौर के दौरान एक बड़े अंतर के कारण कार्डबोर्ड के फंसने से रोका जा सके।

b. स्विंग ट्रैकिंग डिवाइस को रेडियो और टेलीविजन द्वारा स्वचालित रूप से नियंत्रित किया जाता है।

4. शिफ्ट कांटा एक दांत कांटा प्रकार हैः

कारखाना स्वतंत्र रूप से इलेक्ट्रिक क्रॉलर लॉजिस्टिक्स (जमीन पर तय) का समर्थन करता है

5गैन्ट्री एकीकृत मोबाइल संरेखण उपकरणः

a. मशीन एक मछली में ढेर कार्डबोर्ड खींचने के लिए एक सामने बफ़ल डिवाइस से लैस है

पैमाना आकार कार्डबोर्ड के कागज खिला अनुभाग में निरंतर प्रवेश को सुविधाजनक बनाने के लिए।

b. फ्रंट स्टॉप डिवाइस एक गैन्ट्री प्रकार है जो आगे और पीछे की ओर बढ़ता है, एक उचित और कॉम्पैक्ट संरचना और आसान समायोजन के साथ।

c. कागज भंडारण अनुभाग में ढेर कार्डबोर्ड को एक साथ चिपकाने के लिए सामने के बफ़ल के दोनों ओर एक दो तरफा स्न्यापिंग फ़ंक्शन जोड़ा जाता है।क्षैतिज रूप से जोड़ा गया कार्डबोर्ड मछली के छिलके बन जाता है और कागज खिला अनुभाग में बारीकी से ले जाया जाता है.

6. कांटा उठाना: कांटा उठाने और उतारने को एक स्वतंत्र सर्वो मोटर द्वारा नियंत्रित किया जाता है
