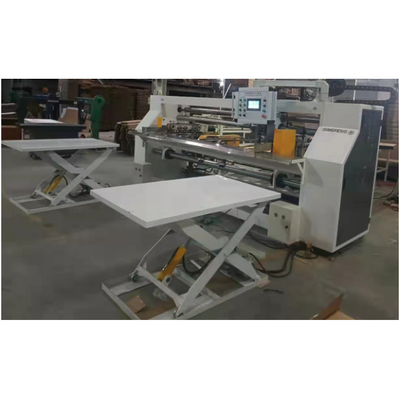

4600 मॉडल 6 सर्वो स्वचालित तह ग्लूयर ((डबल टुकड़ा)
1 मशीन की दीवार प्लेट 45 # 14 मिमी उच्च कठोरता वाली एकल रोल्ड स्टील प्लेट से बनी है,और बाकी के workpiece भी 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm उच्च कठोरता एकल रोल्ड स्टील प्लेट से बना है, और कार्य टुकड़े की सटीकता सुनिश्चित करने के लिए सीएनसी सतह पीसने की मशीन द्वारा संसाधित किया जाता है।
2 मशीन की मुख्य संरचना 160X100 भारी एच-आकार की प्रोफाइल से जुड़ी हुई है, और बाकी 80×80 भारी एल्यूमीनियम प्रोफाइल से जुड़ी हुई है, जिससे मशीन की स्थिरता सुनिश्चित होती है।
3 असर मॉडल: सी एंड यू 6008 आरएस,6206 आरएस,6006 आरएस,6202 आरएस,6007 आरएस,6301 आरएस,6200 आरएस,6004 आरएस,6901 आरएस,51102,51104,KR19;
आधार प्रकार के साथ सार्वभौमिक असरः CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;
4 बेल्ट मॉडल:
पेपर फीडिंग बेल्टःL2180mm × W100mm × T8mm (छेद के साथ), 8 टुकड़े।
कन्वेयर बेल्टः L5000mm × W60mm × T5mm, 10 टुकड़े।
5 मुख्य मशीन के ट्रांसमिशन तंत्र श्रृंखला ट्रांसमिशन को अपनाता है, और sprockets के होते हैं
5/8 इंचः 20-दांत Ø35 और Ø30, 17-दांत Ø55 मध्यवर्ती, 14-दांत Ø35 मध्यवर्ती, 30-दांत Ø30.
1/2 इंचः 20 दांत Ø22 20 दांत Ø38
3/8 इंचः 21 दांत Ø25, 32 दांत Ø12, 14 दांत Ø22
उपरोक्त सभी रडार 45# सामग्री से बने हैं और फिर उनकी सेवा जीवन को बढ़ाने के लिए उच्च आवृत्ति से बुझाते हैं।
6 कागज खिलाया जाने वाला खंड: कागज खिलाया जाने वाला बेल्ट उच्च गुणवत्ता वाला रबड़ का बेल्ट है जिसमें घर्षण और पहनने के प्रतिरोध का स्तर उच्च होता है।कागज खिला के लिए कार्डबोर्ड उठाने के लिए एक सहायक रोलर द्वारा पीछे अनुभाग समर्थित है, और कार्डबोर्ड को चूसने और कागज को खिलाने में सहायता करने के लिए दो 3KW सक्शन पंपों से लैस है। , कागज खिला मोटर 1KW की शक्ति के साथ दो सर्वो मोटर्स है, इस प्रकार कागज खिला की स्थिरता सुनिश्चित, और कागज खिला की लंबाई मनमाने ढंग से समायोजित किया जा सकता है।
7मध्य भाग में मुख्य मोटर झेजियांग मित्सुबिशी 4KW की कमी मोटर द्वारा संचालित है, एक आवृत्ति कनवर्टर द्वारा नियंत्रित,और यह भी विद्युत चुम्बकीय क्लच और विद्युत चुम्बकीय ब्रेक नियंत्रण ट्रांसमिशन हैप्रत्येक पक्ष पर 3 सेट कन्वेयर बेल्ट हैं।
8 चिपकाने वाला भाग: मध्य भाग को गर्म और ठंडे भागों से तय किया जाता है। गर्म पिघलने वाला चिपकने वाला एक आकार देने की भूमिका निभाता है और ठंडे चिपकने वाला एक बंधन की भूमिका निभाता है।गोंद कोटिंग पहिया की चौड़ाई 10 मिमी है और मध्य अंतराल 2 मिमी है. यह कहा जा सकता है कि यह डबल बॉन्डिंग है. जब केवल गर्म पिघलने वाले चिपकने वाले का उपयोग बॉन्डिंग के लिए किया जाता है तो सीजनल परिवर्तनों के कारण गोंद के खुलने और विस्फोट से बचें,और गर्म पिघल गोंद फट से बचने के रूप में जल्द ही भोजन बॉक्स को ठंडा भंडारण में प्रवेश करता है.
9मध्य आकार देने वाला भाग: बाएं और दाएं पक्षों को सर्वो मोटर्स द्वारा क्लैंप किया जाता है।क्लैंपिंग की संवेदनशीलता और सटीकता सुनिश्चित करने के लिए उच्च गति कम-पिच गेंद शिकंजा और विशेष स्लाइडर का उपयोग करता हैयह कार्डबोर्ड की सेवा जीवन को भी बढ़ाता है और कार्डबोर्ड के सटीक आकार को सुनिश्चित करता है। , जिससे कार्टन की उपज में काफी सुधार होता है।
10 गोंद हीटिंग सिस्टम: गर्म पिघल गोंद कोटिंग बॉक्स शुद्ध एल्यूमीनियम से बना है, जिसमें उत्कृष्ट थर्मल चालकता है और गोंद ब्लॉक के पिघलने का समय छोटा होता है।ऊपरी भाग एक स्वतंत्र रूप से गर्म एल्यूमीनियम गोंद बॉक्स से लैस है, जो काम करते समय गर्म और पिघलाया जा सकता है। गर्म पिघला हुआ गोंद स्वचालित रूप से निचले गोंद बॉक्स में बहता है, जो काम को प्रभावित नहीं करता है और काम की दक्षता में सुधार करता है।
11 शीत गोंद प्रणाली: शीत गोंद कोटिंग बॉक्स का रबर पहिया स्टेनलेस स्टील से बना है और इसमें दो बार सील किए गए संक्षारण प्रतिरोधी बीयरिंग हैं, जो इसकी सेवा जीवन को बढ़ाता है।
12 कार्य सिद्धांत
कागज खिला अनुभाग के दोनों ओर कार्डबोर्ड रखें। प्रदर्शन पर कागज खिला लंबाई दर्ज करें, कागज खिला बटन दबाएं और कागज खिला शुरू करो। जब कार्डबोर्ड के बीच तक पहुँचता है,बाएं और दाएं छोर पर फोटोइलेक्ट्रिक सेंसर कार्डबोर्ड का पता लगाते हैं और संकेत प्राप्त करते हैं, और मध्य भाग के क्लैंपिंग और गोंद काम करने के लिए शुरू होता है, ताकि दो कार्डबोर्ड एक हो जाते हैं। फिर बैफल गिर जाता है, और कागज झुकने वाले हिस्से में भेजा जाना शुरू हो जाता है।झुकने वाले भाग तक पहुँचने के बाद, बाएं और दाएं पक्ष झुकने और संरेखित करने के लिए शुरू करते हैं, और फिर कागज प्रेसिंग पहिया गिर जाता है, बैफल भी गिर जाता है, और कार्डबोर्ड बाहर भेजा जाता है।
| अधिकतम बोर्ड का आकार ((मिमी) | 2300×1800 |
| न्यूनतम बोर्ड का आकार ((मिमी) | 1000×600 |
| कुल शक्ति | 17 किलोवाट |
| आयाम ((LxWxH मिमी) | 5800×7000×1400 |
वोल्टेजः 380V 50HZ तीन चरण 4-वायर
विद्युत वितरण सूची
| नाम | ब्रांड | उत्पत्ति स्थान |
| पीएलसी | ओमरोन | जापान |
| इन्वर्टर | मित्सुबिशी | जापान |
| फोटोइलेक्ट्रिक स्विच | ओमरोन | जापान |
| निकटता स्विच | ओमरोन | जापान |
| संपर्ककर्ता | शिलीन इलेक्ट्रिक | ताइवान |
| मध्यवर्ती रिले | श्नाइडर | फ्रांस |
| बटन | आईडीईसी | जापान |
| तापमान नियंत्रक | सी-लिन | |
| ठोस अवस्था रिले | सी-लिन | |
| स्विचिंग पावर सप्लाई | सी-लिन | |
| टच स्क्रीन | वेनव्यू | ताइवान |
| सर्वो मोटर | नवाचार | |
| सिलेंडर | एयरटैक | ताइवान |
