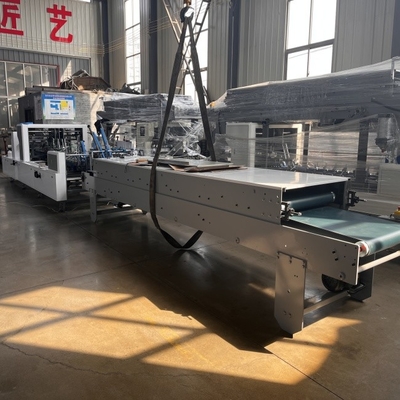

स्वचालित एकल सुधार उच्च गति बॉक्स फोल्डर गोंदके साथगिनती के तीन तरीके
1मशीन की विशेषताएं और प्रत्येक भाग का परिचय
कुल मिलाकर उपकरण:
a.मशीन आधार एक अभिन्न स्टील प्लेट से बना है। मुख्य दीवार पैनल की मोटाई 16 मिमी है। वे सभी लेजर काटने की तकनीक को अपनाते हैं और ठंड और गर्मी उपचार से गुजर चुके हैं।पूरी मशीन में अच्छी कठोरता है.
b.पूरी मशीन मॉड्यूलर डिजाइन को अपनाती है, लचीले समारोह चयन के साथ। मॉड्यूल ग्राहक बॉक्स प्रकार की आवश्यकताओं के अनुसार चुना जा सकता है।
मशीन ट्रांसमिशन चीन-विदेशी संयुक्त उद्यम श्रृंखला को अपनाता है, जिसमें उच्च गति, सटीक और स्थिर ट्रांसमिशन, न्यूनतम शोर और लंबी सेवा जीवन है।
d. मशीन में अच्छी स्थिरता है और गति 220m/min तक पहुंच सकती है
कागज की खुराक विभागः
ई. कागज खिला अनुभाग कागज खिला के लिए एक स्वतंत्र मोटर को अपनाता है, जिससे कागज खिला आसान और चिकनी हो जाती है।
विभिन्न वजन बक्से की कागज खिला आवश्यकताओं को पूरा करने के लिए कागज खिला चाकू के सेट f.3।
बहुस्तरीय ट्रैक कार्डबोर्ड की ऊर्ध्वाधरता सुनिश्चित करता है और यह सुनिश्चित करता है कि कागज की खुराक विकृत न हो। अद्वितीय संरचना कार्डबोर्ड के समायोजन को आसान और सुविधाजनक बनाती है।
प्यूमेटिक चाकू लिफ्ट समायोजन और बॉक्स परिवर्तन के समय को छोटा करता है।
i.कंपन यंत्र मोटर के साथ सहयोग करता है ताकि कागज को जल्दी, आसानी से, निरंतर और स्वचालित रूप से सही ढंग से खिलाया जा सके।
कागज फीड बेल्ट एक अंगूठी सीमलेस बीफ टेंडन कन्वेयर बेल्ट को अपनाता है, जिसमें मजबूत पहनने का प्रतिरोध होता है।यह बहुत सुविधाजनक और तेजी से बाद की अवधि में कागज फ़ीड कन्वेयर बेल्ट को बदलने के लिए बना रही है.
2नीचे पेस्ट सिलेंडरः
a. निचला पेस्ट सिलेंडर एक बाएं और एक दाएं के साथ स्थापित किया जाता है, और ग्राहक के बॉक्स प्रकार के गोंद के उद्घाटन की चौड़ाई के अनुसार विभिन्न रबर पहिया मोटाई से लैस किया जा सकता है।
b.पेस्ट सिलेंडर मजबूत, टिकाऊ स्टेनलेस स्टील से बना है। और खत्म होने के बाद। गोंद की मात्रा कर सकते हैं
यह सुनिश्चित करने के लिए सटीक रूप से नियंत्रित किया जाना चाहिए कि गोंद का उच्च गति वाला भाग काम करे।
3गुदने वाला भाग:
a.बाएं और दाएं पक्ष दूसरे गुना को 180 डिग्री पूरा करते हैं. चौथा गुना 180 डिग्री पूरी तरह से संयुक्त है.
अंतर सुधार प्रणाली के तह भाग, बाएं और दाएं कन्वेयर बेल्ट गति के तह भाग के विशेष डिजाइन को सीधे लाइन परिवहन सुनिश्चित करने के लिए समायोजित किया जा सकता है।प्रभावी ढंग से बॉक्स बनाने कैंची के मामले को कम कर सकते हैं.
c. फोल्डिंग भाग की ऊपरी पंक्ति की पल्ली बेल्ट एक पावर डिवाइस से सुसज्जित है ताकि ऊपरी और निचले बेल्ट के बीच गति अंतर प्राप्त किया जा सके जिसके परिणामस्वरूप कार्डबोर्ड फिसल जाए।
d.बाएं और दाएं तह चाकू के एक सेट से लैस।
4दबाव हस्तांतरण भागः
a.फोटोइलेक्ट्रिक काउंटर ऑटोमैटिक किकिंग पेपर, पानी छिड़काव दोहरे प्रयोजन प्रणाली और पेपर stopper डिटेक्शन डिवाइस।
b.ऊपरी और निचले बेल्ट स्वतंत्र रूप से दूरबीन हैं और समायोजित करने के लिए सुविधाजनक हैं, प्रत्येक आकार के कार्टन को ढोने वाले भाग में प्रवेश करते समय अधिक साफ और चिकनी ढंग से ढेर किया जाता है।
c. यांत्रिक पैटिंग डिवाइस से लैस, ताकि फ्लैट एक्सप्रेस कार्टन के उत्पादन में कोई कैंची घटना न हो।और मैकेनिकल ट्रांसमिशन में लंबे और स्थिर जीवन की विशेषताएं हैं.
5परिवहन भागः
a.conveying भाग के मुख्य दीवार पैनल 12 मिमी को अपनाता है, और लेजर काटने की तकनीक को अपनाता है, और ठंड और गर्म द्वारा इलाज किया जाता है, और मशीन में अच्छी कठोरता है।और लंबी दूरी के डिजाइन कार्टन के बंधन समय का विस्तार कर सकते हैं और कार्टन की बंधन गुणवत्ता में सुधार कर सकते हैं.
b.pneumatic दबाव विनियमन, समायोजित करने के लिए आसान, प्रभावी ढंग से फिट के समान दबाव सुनिश्चित कर सकते हैं।
c.ऑटोमैटिक और मैनुअल दो मोड एक क्लिक स्विच, विभिन्न प्रकार के बॉक्सों की उत्पादन आवश्यकताओं के अनुकूल।
d.कन्वेयरिंग भाग का ऊपरी और निचला स्वतंत्र मॉड्यूलर डिजाइन विभिन्न लंबाई के बक्से के अनुकूल होने के लिए अपेक्षाकृत आगे और पीछे जा सकता है।
विद्युत प्रणालीः
a. मशीन पीएलसी द्वारा नियंत्रित है, संचालित करने में आसान है; पीएलसी और टच स्क्रीन चीनी प्रसिद्ध ब्रांड Inwitten, स्थिर और विश्वसनीय, कम विफलता दर को अपनाते हैं।पूरी मशीन बहु आवृत्ति कनवर्टर को अपनाता है, और नियंत्रण अधिक लचीला और सुविधाजनक है।
b.मुख्य ड्राइव मोटर आवृत्ति रूपांतरण मोटर को अपनाता है, जिसमें ऊर्जा की बचत और उच्च दक्षता, व्यापक गति समायोजन रेंज, स्थिर स्टार्ट और ब्रेकिंग के फायदे हैं।उत्पादन दक्षता में सुधार और यांत्रिक उपकरणों के रखरखाव की लागत को कम करना.
नियंत्रण कक्ष का लेआउट उचित है, और प्रत्येक मॉड्यूल में एक नियंत्रण कक्ष है।
डी. 19 इंच का एलसीडी मॉनिटर कागज खिला विभाग में मशीन की उत्पादन प्रक्रिया की निगरानी कर सकता है, जिससे कप्तान के लिए पूरी ऑपरेशन प्रक्रिया की जांच करना अधिक सुविधाजनक हो जाता है।
मैं.टीइक्नीकल विनिर्देश
| तकनीकी मापदंड | ||||||
| मॉडल | 650 | 850 | 1050 | 1250 | 1450 | 1650 |
| कागज सामग्री | कार्डबोर्ड 210-800gsm,ए/बी/सी/ई/एफ बांसुरी और 5 परत बोर्ड | |||||
| अधिकतम गति | 220 मीटर/मिनट | |||||
| तह करने का तरीका | पहला तह और चौथा तह 180 है | |||||
| विद्युत आपूर्ति | 3P 380V 50HZ | |||||
| रिक्त स्थान की चौड़ाई | 850 मिमी | 1050 मिमी | 1050 मिमी | 1250 मिमी | 1450 मिमी | 1650 मिमी |
| लंबाई x चौड़ाई x ऊँचाई | 13mX1.4mX1.6m | 13mX1.6mX1.6m | 13mX1.8mX1.6m | 13mX2mX1.6m | 13mX2.2mX1.6m | 13mX2.3mX1.6m |
| शुद्ध भार | 3.8t | 4t | 4.2t | 4.3t | 4.5t | 4.8t |
| कुल शक्ति | 9 किलोवाट | |||||
| सामान्य बॉक्सप्रकारविन्यास विनिर्देश | |
| मॉडल | 1050प्रकार |
| बी | 260-1050 |
| डी+ई | 130-525 |
| ए | 120-1500 |
| D मिनट | 30 |
| C मिनट | 70 |
तीन गणना विधियाँ:
1.खाद्य बंद काउंटर:
जब प्रेरण जांच गणना पूरी कर लेगी, तो यह निर्धारित समय के लिए कागज खिला मोटर को रोक देगी।
2. हवा सिलेंडर काउंटर ((पानी का निशान):
वायु लाइन को जोड़ना
शुद्ध जल डालें
हवा के पाइपलाइन को पानी से भरने के लिए सोलेनोइड वाल्व स्विच का प्रयोग करें।
प्रेरण जांच गिनती पूरा करने के बाद, नोजल कार्डबोर्ड पर एक पानी का निशान छोड़ देंगे.
2. हवा सिलेंडर काउंटर ((गलत ढंग से चिह्नित):
वायु लाइन को जोड़ना
वायु सिलेंडर को सामान्यतः संकुचित रखा जाता है.
प्रेरण जांच गिनती पूरा करने के बाद, नोजल कार्डबोर्ड पर एक पानी का निशान छोड़ देंगे.
वायु सिलेंडर कार्डबोर्ड को धक्का देगा ताकि कार्डबोर्ड ((गणना चक्र में अंतिम) संरेखण गलत हो।
