बीएमवाई-1500 अर्ध-स्वचालित मरनाकाटनाऔर Creasingमशीन
I. मशीन का परिचय:

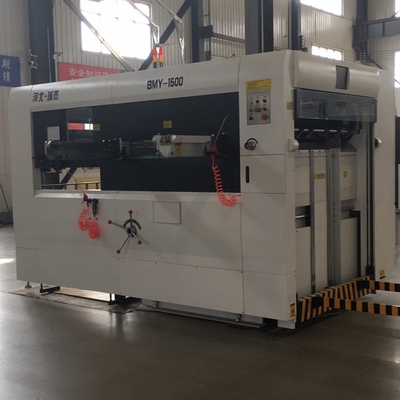

बीएमवाई-१५०० अर्ध-स्वचालित डाई कटिंग और क्रेजिंग मशीन रंगीन बॉक्स, कार्टन और कागज ट्रेडमार्क बनाने के लिए मुख्य उपकरण है।
हमारी मशीन में उच्च तीव्रता वाले ग्रिपर खुले दांत, समग्र स्विंग फ्रंट गाइड, स्वचालित धक्का गाइड, उच्च परिशुद्धता अंतराल संरचना, वायवीय लॉक प्लेट, वायवीय क्लच,अतिभार संरक्षण और स्वचालित कागज संग्रह, कागज खिला दूरी कम बनाता है, स्थिति सटीकता उच्च, मरने काटना स्थिर, कागज इकट्ठा क्रमबद्धता, भी गैर-ग्रिपर मरने काटना कर सकते हैं।
मैंमैंघटक और विशेषताएं:
1.कागज खिला हिस्सा: प्री-कोड कागज, कागज खिला मंच, वायवीय बेंच
पूर्व-कोड पेपर:सिलेंडर स्लाइडिंग कोण एल्यूमीनियम, आसान और तेजी से संचालित करने के लिए। ऑपरेटर पूर्व-कोड कागज गाड़ी में संसाधित कागज डाल करने की जरूरत है,और कागज खिला मंच के लिए ट्रॉली वापस डाल करने के लिए अगले काम कर जारी रखने के लिए जब कागज निचली सीमा निर्धारित करता है.
कागज का भोजन मंचःस्वचालित बढ़ते कदम दूरी कागज की मात्रा के अनुसार सेट किया जा सकता है, ऑपरेशन आसान और तेजी से है। कम खिला दूरी और कम श्रम तीव्रता की विशेषताओं के साथ।
न्युमेटिक बेंच:ऑपरेटर कार्य मंच पर खड़े हैं, ऑपरेटर की अलग-अलग ऊंचाई के अनुसार मशीन की ऊंचाई को वायवीय रूप से समायोजित करते हैं, संचालित करने में आसान, समय और प्रयास की बचत करते हैं।
2.पोजिशनिंगभाग..रोंट मार्गदर्शक, पक्षमार्गदर्शक.
सामने का मार्गदर्शक:समग्र स्विंग सामने स्विंग साइड गाइड कागज के किनारे पर एक छोटा सा प्रभाव है, उच्च स्थिति सटीकता,कागज की जगह की जाँच करने और कागज की बर्बादी से बचने के लिए सटीक फाइबर स्विच ((ताइवान रिको ब्रांड) के चार सेट के साथ.
साइड गाइड:आप विभिन्न उत्पादों के आधार पर साइड गाइड चुन सकते हैं, घटकों को बदलने की आवश्यकता नहीं है, समायोजित करने के लिए आसान और जल्दी।
मरने काटना दबाव समग्र विनियमन कर सकते हैं और यह भी अलग से सामने पकड़ धार विनियमन कर सकते हैं, मैनुअल reducer सुविधाजनक और श्रम की बचत है।
पकड़नेवाला:पकड़े हुए उच्च शक्ति के हार्ड एल्यूमीनियम मिश्र धातु सटीक कास्टिंग से बने होते हैं, अच्छी कठोरता के साथ, हल्के सामग्री, छोटे जड़ता, उच्च शक्ति,उच्च गति से चलने में सटीक और सुचारू रूप से कागज स्थानांतरित कर सकते हैं. अद्वितीय ग्रिपर फ्रंट गाइड, मरने काटने डबल पोजिशनिंग और कम शोर, उच्च परिशुद्धता और पिछले टिकाऊ, ग्रिपर किनारे केवल 6 मिमी है।
मुद्रण शीट फ्रेमःमरने काटने शीट फ्रेम के डबल सुदृढीकरण वायवीय ताला और रोलिंग असर गाइड रेल, उच्च सुरक्षा, आसान संचालन, हार्ड एल्यूमीनियम मिश्र धातु फ्लोटिंग प्लेट को अपनाता है,हैंगर प्लेट के साथ मर काटने वाली शीट फ्रेम, एक प्लेट की स्थिति को सटीक और मजबूत बनाता है, और पुनः उपयोग किया जा सकता है, प्रभावी रूप से मरम्मत-कटिंग प्लेट के फिसलने और टूटने को रोक सकता है।
स्टील की चादर काटने के लिएः70CR स्टील प्लेट विशेष गर्मी उपचार, अच्छी सपाटता, उच्च कठोरता, लंबी सेवा जीवन द्वारा संसाधित। व्यक्तिगत हवा कुशन धुआं संस्करण प्रणाली स्टील प्लेट धक्का और बाहर बनाता है,आसान और श्रम-बचत.
ट्रांसमिशन संरचनाःनई ट्रांसमिशन डिजाइन उच्च गति परिशुद्धता मरने काटने बनाता है। मुख्य ड्राइव कीड़ा गियर और विशेष रूप से डिजाइन क्रैंकशाफ्ट कनेक्टिंग रॉड संरचना को गोद लेता है,असर झाड़ी कनेक्शन आंदोलन अंतरिक्ष को कम कर देगा, कीड़े गियर और कीड़े के प्रभाव से बचें, उच्च मरने काटना दबाव, उच्च दबाव का कार्य है।चल मंच के 4 कोनों decompression बफर वसंत के साथ सुसज्जित है और मशीन पहनने को कम, मशीन को अधिक स्थिर बनाती है।
होस्ट निचला मंच, चलती मंच और ऊपरी मंचःये प्रमुख घटक उच्च शक्ति वाले लचीले लोहे के राल रेत कास्टिंग, उच्च तन्यता शक्ति और अच्छी कठोरता से बने होते हैं।
अंतराल संरचनाःउच्च परिशुद्धता समानांतर तृतीयक कैम अनुक्रमण संरचना का उपयोग, कैम वक्र विशेष रूप से डिजाइन किया गया है, बड़े पार कोण, पकड़ अधिक स्थिर चल रही ले लो।
वायवीय क्लच ब्रेक:हवा के दबाव, कम शोर, अच्छा ब्रेकिंग प्रदर्शन को समायोजित करके ट्रांसमिशन टॉर्क को नियंत्रित करें। दुर्घटना होने से बचने के लिए मशीन अधिभार संरक्षण के दौरान मशीन को स्वचालित रूप से बंद करें।
4कागज इकट्ठा करने वाला भाग:स्वचालित रूप से और मात्रात्मक रूप से कागज एकत्र करना।
पीछे की ओर संरेखित करने वाला कागज, पक्ष की ओर संरेखित करने वाला कागजयह सुनिश्चित करने के लिए कि स्वचालित कागज खिला क्रमबद्ध, कागज संग्रह मशीन की संरचना सरल है, त्वरित संचालन।मैनुअल ऑपरेटिंग की तुलना में तीन गुना तेज, ऑपरेशन सरल और सुविधाजनक है। ऑपरेटर मशीन के सामने पीछे की ओर संरेखित कागज की निगरानी कर सकता है।यह मशीन चल रहा है जब यह भी नमूने ले सकते हैंयह स्वचालित रूप से अलार्म जब कागज संग्रह आदेश तक पहुँचने के लिए ऑपरेटर कागज संग्रह मंच को बदलने के लिए याद दिलाने के लिए।
मात्रात्मक कागज:10 से 9999 तक मनमाना मान सेट कर सकते हैं, यह स्वचालित रूप से बंद हो जाएगा जब कागज सेट मूल्य तक पहुँचता है।
5. ईविद्युत नियंत्रणभाग:एमऑटो, पीएलसी और मैन-मशीन इंटरफेस, इलेक्ट्रॉनिक कंट्रोल सिस्टम, सभी प्रकार के सुरक्षा सुरक्षा उपकरण।
मोटर:आयातित फुजी इन्वर्टर स्टेपलेस स्पीड कंट्रोल मोटर के साथ, मुख्य मोटर ऊर्जा की बचत, कम शोर बनाता है।कागज खिला और इकट्ठा reducer मोटर आयातित ताइवान विद्युत चुम्बकीय ब्रेक विलंब मोटर चुनें, उच्च सुरक्षा प्रदर्शन, लंबी सेवा जीवन और कम चल शोर के साथ।
पीएलसी और मानव-मशीन इंटरफ़ेस:डिजिटल डिस्प्ले मशीन की कार्य गति और स्थिति, मुख्य मोटर को आवृत्ति कनवर्टर द्वारा नियंत्रित किया जाता है, स्टेपलेस स्पीड कंट्रोलिंग से चलना अधिक स्थिर हो जाता है।मानव-मशीन इंटरफ़ेस डिस्प्ले सिस्टम सभी प्रकार के कार्य स्थितियों को प्रदर्शित कर सकता है, दोष का समय पर पता लगाने और प्रस्तावित समाधान।
विद्युत नियंत्रण प्रणालीःमाइक्रो कंप्यूटर नियंत्रण प्रक्रिया स्वचालित नियंत्रण और वास्तविक समय का पता लगाने के लिए कागज खिला, कागज प्रसारण, मरने काटने, कागज इकट्ठा करने के लिए।
सभी प्रकार के सुरक्षा सुरक्षा उपकरण:समस्या होने पर अलार्म बजाना और मानव सुरक्षा सुनिश्चित करने के लिए मशीन को स्वचालित रूप से बंद करना।
6. मैंउब्रिकेशन प्रणाली:Fऑर्स्ड स्नेहन प्रणाली औरसमयस्नेहन प्रणाली।
जबरदस्ती स्नेहन प्रणालीःतेल दबाव और प्रवाह दर समायोजन सुविधाजनक है, सुनिश्चित करें कि मुख्य ड्राइव तेल आपूर्ति सामान्य रूप से और चल रहा है जब मशीन बंद नहीं होगा।
समयबद्ध स्नेहन प्रणाली:मेजबान के प्रोग्रामेबल नियंत्रक के साथ जुड़ा हुआ है, स्वचालित रूप से स्नेहन समारोह नियंत्रण बनाता है। तेल ब्रश द्वारा स्नेहित प्रेषण श्रृंखला और तेल ढाल मशीन सफाई रखने के लिए है,cal भी तेल स्नेहन मात्रात्मक रूप से और समयसमयबद्ध स्नेहन प्रणाली न केवल मशीन शोर को कम करती है, बल्कि मशीन को स्थिर रूप से चलाना भी सुनिश्चित करती है।
III.तकनीकी मापदंडः
बीएमवाई-1500 अर्ध-स्वचालित मरने काटने क्रैसिंग मशीन
| पद | पैरामीटर | |
| मॉडल | बीएमवाई-1500 | |
| मर काटने का तरीका | प्लेट प्रेस | |
| अधिकतम प्रसारण कागज का आकार | 1510*1120 मिमी | |
| न्यूनतम प्रेषक कागज का आकार | 450*550 मिमी | |
| अधिकतम मर काटने का आकार | 1490*1100 मिमी | |
| न्यूनतम ग्रिपर आकार | 6 मिमी | |
| अधिकतम मरने का दबाव | 320N/cm2 | |
| कागज का प्रसंस्करण | हाथी दाढ़ी का बोर्ड | 200-2000 ग्राम/ मीटर2 |
| तरंगदार बोर्ड | 8 मिमी ((अधिकतम मोटाई) | |
| मर काटने की सटीकता | ±0.1 मिमी | |
| अधिकतम मर काटने की गति | 4500 चादरें/घंटा | |
| अधिकतम फ़ीडिंग ढेर ऊंचाई | 1400 मिमी (स्तर से ऊपर) | |
| भोजन के ढेर की न्यूनतम ऊंचाई | 1250 मिमी (स्तर से ऊपर) | |
| कुल शक्ति | 13.5kw | |
| कुल वजन | 17.5T | |
| कुल आकार | 4200*2300*2250 मिमी ((पेडल सहित नहीं) | |
IV. मुख्य भागों, सामग्री और उपकरण के निपटानः
| नहीं. | पद | मॉडल | निर्माता | टिप्पणियाँ |
| 1 | कीड़ा पहिया | ZQAL9-4 | जांच के साथ स्क्रैपिंग | |
| 2 | घुमावदार शाफ्ट | 40 ग्राम | उच्च आवृत्ति शमन | |
| 3 | कीड़ा पोल | 40 ग्राम | तापन, उच्च आवृत्ति, पीसने | |
| 4 | प्लेटफार्म | QT42-10 | राल रेत काटना | |
| 5 | संस्करण बॉक्स | दोहरी सुदृढीकरण | ||
| 6 | स्टील प्लेट | 70Cr | Dazhi, हुबेई | कठोरताःHRC50-55 |
| 7 | ग्रिपर दांत कच्चा | दुरुलुमिन | ||
| 8 | प्रसारण श्रृंखला | रेनोल्ड | रेनॉल्ड, यूके | |
| 9 | वायवीय क्लच | युयी, इटली | ||
| 10 | आवृत्ति | फ़ूजी | ||
| 11 | पीएलसी | जीवंतता, ताइवान | ||
| 12 | मानव-मशीन इंटरफ़ेस | समकून | ||
| 13 | मुख्य मोटर | सिमन | जर्मनी | |
| 14 |
कागज खिला संकलन मोटर |
वानक्सिन, ताइवान | ||
| 15 | ट्रैक बोल्ट असर | जेएमसी | दक्षिण कोरिया | |
| 16 | चुंबकीय वाल्व | एअरटाक | ताइवान | |
| 17 | बटन | श्नाइडर | ||
| 18 | रिले | श्नाइडर | ||
| 19 | संपर्ककर्ता | फ़ूजी | ||
| 20 | ऑप्टोइलेक्ट्रॉनिक स्विच | ओमरोन | ||
| 21 | यात्रा स्विच | ओमरोन | ||
| 22 | तेल पंप | डब्ल्यूएलपी, ताइवान | ||
| 23 | फाइबर ऑप्टिक स्विच |
|
पूर्व, ताइवान |
