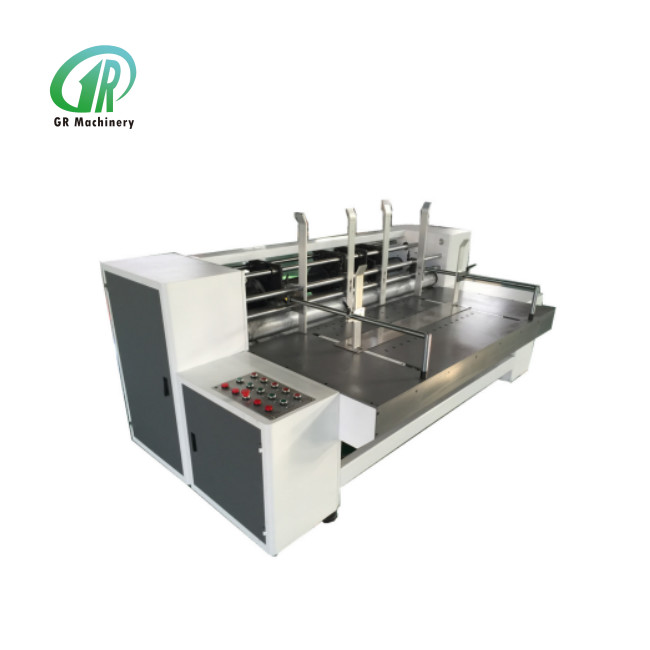

मॉडल 2000 ऑटोमैटिक कार्टन बॉक्स स्लॉटिंग फोर्मिंग मशीन उच्च परिशुद्धता

ऑटोमैटिक कार्टन बॉक्स स्लॉटिंग फोर्मिंग मशीन

मैं.परिचय

यह मशीन वैक्यूम एडसॉर्प्शन सहायक कार्डबोर्ड फ़ीडिंग सिस्टम (वायु मात्रा समायोज्य है) को अपनाती है, जिसका कार्य स्लॉटिंग, कोण-कटिंग, स्लिटिंग, कर्लिंग आदि को पूरा कर सकता है।एक बार में तरंगदार कार्डबोर्ड का. इस मशीन की स्लॉटिंग गहराई के साथ हैविद्युत समायोजनस्लॉटिंग चरण समायोजन ग्रह गियर संरचना के लिए है,विद्युतकम्प्यूटरप्रकार 360 डिग्रीसमायोजन, और ऊपरी और निचले स्लॉटिंग चाकू डिस्क और घुमावदार पहियों समवर्ती बाएं या दाएं ले जा सकते हैं, (नोटः आंदोलन को समायोजित करने के लिए कुछ विशेष उपकरण), यह उपयोग करने के लिए आसान है और रखरखाव, कॉम्पैक्ट,जो छोटे कार्डबोर्ड स्लॉटिंग बनाने के उपकरण को देखते हुए एक पेशेवर है।

II. मुख्य संरचना और कार्य विशेषताएं

1. कागज खिला रोलर पैटर्न रोलर को अपनाता है, खिला रोलर दबाव बाएं और दाएं विषम पहियों के साथ सनकी पहिया समायोजन को अपनाता है, दबाव को तुल्यकालिक रूप से समायोजित कर सकता है।

2बैक किक फीडिंग डिपार्टमेंट कार्डबोर्ड को दबाने के दौरान ऊपरी कार्डबोर्ड को गलत जगह पर रखने के लिए स्लॉटिंग त्रुटि से बचने के लिए दोनों पक्षों और बैक बैफल्स को अपनाता है।विभिन्न प्रकार के कार्डबोर्ड के लिए अलग-अलग गुणवत्ता के साथ फिट हो सकता है , और स्थिर और सटीक कागज भेज रहा है।

3. स्लॉटिंग चाकू डिस्क पूरी तरह से प्रसंस्कृत इस्पात को अपनाते हैं, स्लॉटिंग चाकू स्लॉटिंग के बाद स्लिटिंग रोलर में स्लॉटिंग और अपशिष्ट को हटाने के लिए सेगटूथ आर्क के आकार के अर्ध-सर्कल चाकू को अपनाते हैं,काटने वाले चाकू कार्डबोर्ड के दोनों किनारों को बारीकी से काटते हैं . (नोटः प्रेसिंग व्हील और स्लिटिंग चाकू एक ही रोलर में स्थापित हैं, समायोजित करने के लिए सुविधाजनक)

4कार्डबोर्ड को छह ट्रांसमिशन शाफ्टों द्वारा स्लॉटिंग, कॉर्नर-कटिंग, कर्लिंग और स्लिटिंग के बाद बाहर भेजा जाता है।इस मशीन शक्ति आवृत्ति गति नियंत्रक के साथ सुसज्जित है (गति स्वतंत्र रूप से समायोज्य है), जेटीई आवृत्ति कनवर्टर को अपनाना।

5यह मशीन कार्डबोर्ड के आकार को समायोजित करने के लिए इलेक्ट्रिक प्लैनेटरी गियर चरण समायोजन को अपनाती है, बिना रुके समायोजित कर सकती है।

III. मशीन संरचना

1 -- साइड फ़ीडिंग बफ़ल 2 -- बैक फ़ीडिंग बफ़ल 3 -- फ्रंट फ़ीडिंग बफ़ल

(चित्र A)

4 --- स्लॉटिंग चाकू डिस्क 5 --- कोनों को काटने वाला डिस्क 6 --- कागज दबाने वाला उपकरण

7 --- सामने बटन पैनल 8 --- पीछे बटन पैनल

(चित्र)बी)

IV.मशीन संचालन

1. आप जिस ग्रिड कार्डबोर्ड को प्रसंस्करण करना चाहते हैं, उसे चुनें, साइड फीडिंग बैफल (1 चित्र A में) को समायोजित करें। समायोजन विधिः नीचे चित्र के सर्कल में शिकंजा खोलें,दोनों साइड फ़ीडिंग बफ़ल्स (चित्र A में 1) को दाएं या बाएं ले जाएं पट्टिका की लंबाई के अनुसार दो साइड बैफल्स के बीच की दूरी को समायोजित करें, समायोजन पूरा होने के बाद, पेंच को कसें और बैफल्स को ठीक करें।

2. पिछली फ़ीड बैफ़ल (चित्र A में 2) को समायोजित करें, समायोजन विधिः नीचे चित्र के चक्र में शिकंजा खोलें, दो पिछली फ़ीड बैफ़ल (चित्र A में 2) को आगे या पीछे ले जाएं,कार्डबोर्ड की चौड़ाई के अनुसार उपयुक्त स्थानों को समायोजित करें , समायोजन पूरा करने के बाद, पेंच कसें और baffles तय करें।

3. कार्डबोर्ड की मोटाई के अनुसार फ़ीडिंग क्लीयरेंस को समायोजित करें: नीचे चित्र के सर्कल में स्क्रू को ढीला करें, आगे फ़ीडिंग बैफ़ल्स (3 चित्र A में) को ऊपर और नीचे ले जाएं,बफ़ल के नीचे और खिला टेबल के बीच की दूरी 1 है.5 कार्डबोर्ड की मोटाई से गुना. (जब कार्डबोर्ड खिला, नीचे कागज पारित कर सकते हैं और दूसरे पिछले रोक)

4. कार्डबोर्ड की मोटाई के अनुसार, फ़ीडिंग रोलर्स, घुमावदार पहियों और स्लॉटिंग चाकू डिस्क की रिक्ति को समायोजित करने के लिए, कार्डबोर्ड को सुचारू रूप से खिलाएं, घुमाएं और स्लॉट करें।समायोजन विधि : मशीन के बाईं ओर सुरक्षा गेट खोलें, तीन टरबाइन कीड़े समायोजक हैं, सबसे ऊपर एक खिला रोल के बीच रिक्ति को समायोजित करने के लिए है,मध्य में एक घुमावदार पहियों के बीच रिक्ति को समायोजित करने के लिए है , सबसे निचला एक स्लॉटिंग चाकू डिस्क के बीच रिक्ति को समायोजित करने के लिए है।

5. बिजली की लाइन कनेक्ट, मशीन बिजली के साथ चार्ज किया जा करने के लिए.

6. मशीन को सामने के बटन पैनल (7 चित्र B में) में प्रारंभ करें, जैसा कि नीचे चित्र में है, चित्र 1 में, मशीन बिजली बंद है (इस समय, ₹ आपातकालीन स्टॉप ₹ बटन दबाया जाता है),आपातकालीन रोक खोलो, फिर ′′ पावर इंडिकेटर ′′ प्रकाश पर, ′′ मुख्यफ्रेम ऑन ′′ दबाएं, मशीन शुरू करने के लिए, ′′ मुख्यफ्रेम इंडिकेटर ′′ प्रकाश पर, चित्र 2 की तरह।

(चित्र 1)

(चित्र 2)

Front बटन पैनल

1- कार्डबोर्ड को भोजन की मेज पर रखें जिसे समायोजित किया गया है, तीन स्लॉटिंग चाकू डिस्क और एक कोने काटने वाली चाकू डिस्क को समायोजित करें,सही स्लॉटिंग और कॉर्नर काटने की स्थिति के अनुसार कार्डबोर्ड. समायोजन विधि नीचे दी गई है: पीछे बटन पैनल में (चित्र B में 8), दो बटनों को घुमाएं ′′ सकारात्मक घुमाव ′′ और ′′ नकारात्मक घुमाव ′′ चित्र 3 के घेरे में,चाकू डिस्क घुमाएँ और बाहर पेंच छेद बनाओ जैसा कि चित्र 4 में दिखाया गया है, स्क्रू को फ्रिंज की मदद से खोलें, फिर चित्र 5 की तरह फ्रिंज को घुमाएं और चाकू डिस्क को सही स्लॉटिंग या कोनों को काटने की स्थिति में दाएं या बाएं ले जाएं।चलते समय , ऊपरी और निचले चाकू डिस्क और संबंधित घुमावदार पहिया तुल्यकालिक रूप से आगे बढ़ेंगे। अन्य तीन चाकू डिस्क का समायोजन समान है।

(चित्र 3)

(चित्र 4)

(चित्र 5)

2बॉक्स की ऊंचाई समायोजनः बॉक्स की ऊंचाई के अनुसार जो निर्मित की जाएगी, पीछे बटन पैनल में (चित्र बी में 8)दो बटनों (नीचे चित्र में सर्कल भाग) का उपयोग करके बॉक्स ऊंचाई + और बॉक्स ऊंचाई - चाकू डिस्क में चाकू और चाकू के बीच की दूरी को समायोजित करने के लिएप्रत्येक चाकू डिस्क में ग्रेजुएटेड स्केल है, आसान सटीक समायोजन के लिए।

3. सामने के बटन पैनल में (चित्र B में 7), चित्र 6 के नीचे की तरह, दबाएँ ′′प्रसार पंखे पर ′′, ′′प्रसार पंखे संकेतक ′′ प्रकाश पर, पंखे को शुरू करने के लिए, ′′मुख्यप्रणाली गति ′′ बटन घुमाएँ,शून्य से गति को तेज करें. परीक्षण चरण को समायोजित करने के लिए वास्तविक स्लॉटिंग और कोने-कटिंग स्थिति के अनुसार, पेपरबोर्ड के एक टुकड़े को खिलाने के लिए।दो बटनों का उपयोग करके ️ कार्डबोर्ड चरण + ️ और ️ कार्डबोर्ड चरण - ️ जो चित्र 8 में घुमाया गया है समायोजित करने के लिए.

(चित्र 6)

(चित्र 7)

(चित्र 8)

4. समायोजन पूरा करने के बाद, प्रत्येक पेपर प्रेसिंग डिवाइस (6 चित्र में बी) को दो चाकू डिस्क के बीच स्थानांतरित कर सकते हैं, जैसा कि नीचे चित्र में है, फिर कार्टन बक्से के बड़े पैमाने पर उत्पादन शुरू कर सकते हैं।

बड़ी लंबाई या बड़ी चौड़ाई के साथ कार्डबोर्ड खिला जब वैकल्पिक समायोजन भागः

1. जब कार्डबोर्ड की लंबाई बड़ी है, तो सामने के फ़ीडिंग बैफ़ल (3 चित्र A में) को दाएं या बाएं स्थानांतरित कर सकते हैं। समायोजन विधिः नीचे चित्र के चक्र में शिकंजा खोलें,दो सामने के फ़ीडिंग बेफ़ल्स (3 चित्र A में) ले जाएँपट्टिका की लंबाई के अनुसार सामने के फ़ीडिंग बैफ़ल्स को उपयुक्त स्थिति में समायोजित करें, समायोजन पूरा होने के बाद, पेंच को कसें और बैफ़ल्स को ठीक करें।

2. जब कार्डबोर्ड की चौड़ाई बड़ी हो, तो फ़ीडिंग टेबल की सक्शन रेंज को समायोजित करने की आवश्यकता होती हैः पहले फ़ीडिंग टेबल पर कार्डबोर्ड का एक टुकड़ा रखें, और मशीन को कम गति की स्थिति में बनाएं,धक्का प्लेट (नीचे चित्र में आयत भाग) की चलने की सीमा की जाँच करें . सुनिश्चित करें कि जब धक्का प्लेट मशीन के चरम किनारे को स्थानांतरित करती है तो धक्का प्लेट कार्डबोर्ड को स्पर्श नहीं करती है, तो यह कार्डबोर्ड को धक्का दे सकती है और इसे आगे खिला सकती है।यदि आवश्यक हो तो धक्का प्लेट की स्थिति को समायोजित करें , नीचे चित्र में घुमाया गया है जो शिकंजा ढीला, और अधिक पार्श्व स्थिति में उपयुक्त शिकंजा छेद का पता लगाने, धक्का प्लेट तय.

V. आसानी से पहनने योग्य भाग और प्रतिस्थापन विधि

1. स्लॉटिंग चाकू और कोने काटने वाला चाकू का प्रतिस्थापन:

नीचे चित्र में दिखाया गया है, भाग है जो प्रतिस्थापित करने की जरूरत है के पेंच को उतार, तो तलवार को नीचे ले जा सकते हैं, और नए चाकू स्थापित और पेंच ठीक है। यदि पेंच अंदर है,आप पीछे के बटन पैनल में 8 (चित्र B में) में “पॉजिटिव जॉग” या “नेगेटिव जॉग” को जॉग कर सकते हैं।, बाहर के लिए पेंच घुमाएं, नीचे ले जाने के लिए सुविधाजनक।

2. कचरा-पिक करने वाली पट्टी को बदलेंः नीचे चित्र में दिखाया गया है, फ्रिंज का उपयोग करके छेद में शिकंजा खोलें, फिर स्टील की पट्टी को बाहर निकाल सकते हैं।

VI. मशीनों का रखरखाव

1. नियमित रूप से मशीन के बीयरिंगों की जाँच करें और हर छह महीने में एक बार साफ करें. अन्य कनेक्शन भागों, हर छह महीने में इंजन तेल जोड़ने की जरूरत है.

2. मशीन चालू करने से पहले जांचें कि अंदर कोई अशुद्धता है या नहीं, कुछ पहने हुए या टूटे हुए भाग हैं या नहीं, जांच के बाद और कोई असामान्यता नहीं है, फिर मशीन चालू करें।मशीन को लंबे समय तक साफ और व्यवस्थित रखना चाहिए।.

VII. मशीन वारंटी और बिक्री के बाद सेवा

1इस मशीन की पूरी संरचना के लिए एक वर्ष की वारंटी है, जिसमें चाकू, रबर रोलर आदि आसानी से पहनने वाले भाग शामिल नहीं हैं. वारंटी अवधि में,केवल आसानी से पहनने वाले भागों और गलत संचालन के कारण होने वाले नुकसान को छोड़कर यदि विद्युत तत्वों, गियर, असर आदि संरचना भागों में समस्या है, तो हम प्रतिस्थापित भागों को मुफ्त में प्रदान करेंगे।

2. वारंटी अवधि से परे, यदि कोई भाग क्षतिग्रस्त या टूटा हुआ है, तो हमें प्रतिस्थापित भाग प्रदान करने के लिए भुगतान किया जाएगा।

3उत्पादन में सभी संचालन, रखरखाव आदि समस्याओं के लिए, हमारी कंपनी तकनीकी समाधान प्रदान करेगी और हमारे ग्राहक को मुफ्त में सहायता प्रदान करेगी।
