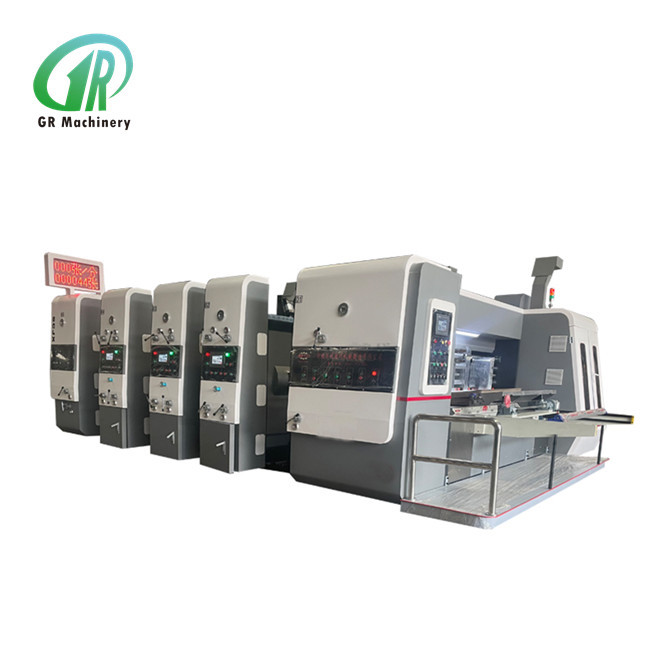

स्लॉटिंग चाकू के साथ स्वचालित लीड एज फीडर फ्लेक्सो प्रिंटिंग डाई कटिंग मशीन

ऑटोमैटिक लीड ईज फीडर फ्लेक्सो प्रिंटिंग डाई कटिंग मशीन स्लॉटिंग चाकू के साथ

मुद्रण इकाई

1मुद्रण रोलर

1) 410 मिमी का बाहरी व्यास।

2) स्टील प्लेट सामग्री, सतह पीसने, हार्ड क्रोमिंग।

3) संतुलन सुधार, सुचारू संचालन।

4) रॅचेट व्हील फिक्स्ड रोलर जो प्रिंटिंग प्लेट को स्थापित करते हैं।

5) 9 मिमी के लटकने वाले संस्करण के लिए उपयुक्त पूरे प्रारूप की प्लेट ग्रूव लागू होगी।

6) प्रिंटिंग प्लेट को लोड और अनलोड करें, इलेक्ट्रिक फुट स्विच द्वारा सकारात्मक और नकारात्मक मोड़ करें।

7) प्रिंटिंग रोलर अनुप्रस्थ मैनुअल समायोजन, 2-5 मिमी की सीमा।

2. मुद्रण प्रेसिंग रोलर

1) बाहरी व्यास 175 मिमी है।

2) स्टील पाइप की सतह पीसने, हार्ड क्रोम कोटिंग।

3) संतुलन सुधार, सुचारू संचालन।

4) प्रिंटिंग प्रेस रोलर के अंतराल को दो ध्रुवीय स्व-लॉकिंग वर्म गियर बॉडी द्वारा मैन्युअल रूप से समायोजित किया जाता है, और अंतराल को स्केल के साथ चिह्नित एक्सेन्ट्रिक गियर द्वारा समायोजित किया जाता है।

3स्टील एनीलॉक्स

1) बाहरी व्यास 215 मिमी है।

2) स्टील पाइप की सतह उन्नत क्रोमियम प्लेटिंग प्रक्रिया को अपनाती है, जो कठिन, चिकनी और पहनने के प्रतिरोधी है।

3) बिंदु स्थिर है और स्याही समान है।

4) प्रिंटिंग प्लेट और रबर रोलर की सेवा जीवन का विस्तार करें।

5) डबल-पोल सेल्फ-लॉकिंग वोलुटे को एनिलोक्स रोलर क्लीयरेंस को मैन्युअल रूप से समायोजित करने के लिए अपनाया जाता है, और क्लीयरेंस को समायोजित करने के लिए एक्सेन्ट्रिक स्टील आस्तीन का उपयोग किया जाता है, और पैमाने को चिह्नित किया जाता है।

4रबर रोलर

1) बाहरी व्यास 205 मिमी है. (Jizhou Chunfeng द्वारा बनाया गया)

2) स्टील ट्यूब की सतह पहनने के प्रतिरोधी रबर से ढकी हुई है।

3) रबर रोलर में विशेष पीसने, अच्छा स्याही हस्तांतरण प्रभाव।

4) डबल पोल सेल्फ-लॉकिंग वर्म गियर बॉडी को एनिलोक्स और रबर रोलर के बीच क्लियरेंस को मैन्युअल रूप से समायोजित करने के लिए अपनाया जाता है, और क्लियरेंस को समायोजित करने के लिए एक्सेन्ट्रिक गियर का उपयोग किया जाता है, और पैमाने को चिह्नित किया जाता है।

5. ऊपरी और निचले कागज मार्गदर्शन रोलर

1) ऊपरी रोलरः बाहरी व्यास 86 मिमी, निर्बाध पाइप, चार कागज के पहियों के साथ।

2) निचला रोलरः बाहरी व्यास 155 मिमी, निर्बाध स्टील पाइप, सतह पीसने, कठोर क्रोमियम कोटिंग।

3) पेपर फीड रोलर्स की रिक्ति को दो ध्रुवीय स्व-लॉकिंग वर्म गियर बॉडी द्वारा मैन्युअल रूप से समायोजित किया जाता है, और रिक्ति को एक्सेन्ट्रिक गियर द्वारा समायोजित किया जाता है, जो स्केल के साथ चिह्नित है।

6. चरण समायोजक उपकरण

1) ग्रह गियर संरचना।

2) मुद्रण चरण एलसीडी माइक्रो कंप्यूटर इलेक्ट्रिक डिजिटल 360 डिग्री समायोजन को अपनाता है।

3) मैनुअल पार्श्व स्थिति, +/-5 मिमी समायोज्य दूरी।

4) प्रिंटिंग प्लेट रोलर चरण को समायोजित करने के लिए एलसीडी माइक्रो कंप्यूटर को अपनाता है, जो शून्य पर रीसेट कर सकता है और उच्च परिशुद्धता के साथ प्लेट को जल्दी से समायोजित कर सकता है।

7. स्याही पुनर्चक्रण प्रणाली

1) वायवीय डायफ्राम पंप, स्थिर स्याही आपूर्ति, आसान संचालन और रखरखाव।

2) स्याही फिल्टर स्क्रीन, फिल्टर अशुद्धियाँ।

8मुद्रण चरण निर्धारण उपकरण

1) वायवीय ब्रेक तंत्र।

2) जब इकाइयों को अलग किया जाता है या चरण समायोजन की प्रक्रिया में, ब्रेक तंत्र मशीन के घूर्णन को प्रतिबंधित करता है, मूल गियर स्थिति के स्थिर बिंदु को बनाए रखता है।

स्लॉटिंग यूनिट (पूर्ण कंप्यूटर समायोजन)

1. कंप्यूटर टच स्क्रीन को अपनाया जाता है

पीएलसी और रोटरी एन्कोडर के माध्यम से, स्वचालित पहचान और समायोजन किया जा सकता है। भंडारण आदेशों को बुलाया जा सकता है।

2. पूर्ण कंप्यूटर समायोजन

कंप्यूटर टच स्क्रीन का उपयोग करने के अलावा, पीएलसी और रोटरी एन्कोडर के माध्यम से प्रत्येक कटर सीट की अक्षीय दिशा और बॉक्स ऊंचाई को समायोजित करें।इलेक्ट्रिक नियंत्रण बटन भी प्रत्येक कटर सीट और बॉक्स की ऊंचाई के अक्षीय दिशा समायोजित करने के लिए इस्तेमाल किया जा सकता.

3स्लॉटिंग चरण समायोजन

1) स्लॉटिंग चरण समायोजन पीएलसी टच स्क्रीन आवृत्ति रूपांतरण नियंत्रण और इलेक्ट्रिक डिजिटल 360 ° समायोजन (गति और रोक सभी समायोजित किया जा सकता है) को अपनाता है।

2) स्थिर स्लॉट स्थिति सुनिश्चित करने के लिए चरण शून्य सेटिंग डिवाइस।

4. पूर्व-बढ़ती धारा

1) पूर्व-वृद्धि शाफ्ट व्यास 110 मिमी, उच्च गुणवत्ता वाले निर्बाध स्टील पाइप को अपनाएं। सतह पीसने, गतिशील संतुलन सुधार, कठिन क्रोम कोटिंग, चिकनी रोटेशन।

2) पूर्व बढ़ते पहिया बड़े पूर्व बढ़ते पहिया में सुधार करने के लिए उन्नत प्रौद्योगिकी को अपनाता है, ताकि लाइन को मोड़ते समय कार्डबोर्ड टूट न जाए।

5. घुमावदार पहिया अनुभाग

1) घुमावदार रोलर का व्यास 124 मिमी है, और उच्च गुणवत्ता वाले निर्बाध स्टील पाइप को अपनाया गया है। सतह पीसने, गतिशील संतुलन सुधार, कठिन क्रोम कोटिंग, चिकनी रोटेशन।

2) घुमावदार पहिया उन्नत तकनीक को अपनाता है। ऊपरी पहिया उच्च कठोरता राल गोंद और बीच में ग्रूव से बना है।बोर्ड लाइन ढलान से दूर नहीं चला जाता है.

3) घुमावदार पहिया, पूर्व-घुमावदार पहिया और स्लॉटिंग कटर डिस्क की अक्षीय स्थिति स्वचालित रूप से सटीक गेंद पेंच के माध्यम से सिंक्रोनस रूप से समायोजित की जाती है।

4) घुमावदार पहिया के निचले रोलर समायोजन, पूर्व-वृद्धि रोलर, और स्लॉटिंग ब्लेड, समायोज्य विलक्षणता आस्तीन संरचना संरचना को कॉम्पैक्ट बनाने के लिए अपनाया जाता है,समायोजित करने में आसान और सटीक स्थिति;

5) घुमावदार पहिया, पूर्व-घुमावदार रोलर और स्लॉटिंग ब्लेड की निचली रोलर क्लीयरेंस समायोजन दो ध्रुवीय स्व-लॉकिंग कीड़ा पहिया शरीर द्वारा मैन्युअल रूप से समायोजित की जाती है,और रिक्तता एक विचित्र गियर द्वारा समायोजित किया जाता है और पैमाने के साथ चिह्नित.

6ब्लेड की सीट को पूर्व बढ़ाना, काटना और स्लॉटिंग करना

1) स्लॉटिंग का ऊपरी रोलर व्यास 156 मिमी है, निर्बाध स्टील ट्यूब, दो बार पीसने, सतह कठोर क्रोमियम चढ़ाना, सुचारू रूप से चल रहा है।

2) स्लॉटिंग का निचला रोलर व्यास 156 मिमी है, निर्बाध स्टील ट्यूब, दो बार पीसने, सतह कठोर क्रोमियम चढ़ाना, सुचारू रूप से चल रहा है।

3) ऊपरी स्लॉटिंग ब्लेड डिस्क का सटीक मशीनिंग।

4) ऊपरी और निचले स्लॉटिंग ब्लेड डिस्क, स्लिटिंग व्हील, स्लिटिंग चाकू डिस्क और प्री-स्लिटिंग व्हील की समवर्ती अक्षीय स्थिति का विद्युत समायोजन।

5) एकल शाफ्ट-डबल ब्लेड स्लॉटिंग, बॉक्स ऊंचाई समायोजन आंतरिक दांत विद्युत नियंत्रण संरचना को अपनाता है, ताकि स्नेहन तेल को कार्टन को दूषित करना आसान न हो।और बॉक्स ऊंचाई समायोजन इलेक्ट्रॉनिक टक्कर सुरक्षा उपकरण है, मशीन को नुकसान नहीं पहुंचाएगा।

6) गाइड प्लेट ट्रैवर्स तंत्र लचीले आंदोलन और सटीक स्थिति के साथ सटीक गेंद पेंच और रैखिक ऑप्टिकल अक्ष के संयोजन डिजाइन को अपनाता है।

7स्लॉट चरण समायोजन तंत्र

1) ग्रह गियर संरचना।

2) स्लॉटिंग चरण को कंप्यूटर और इलेक्ट्रिक डिजिटल 360° समायोजित द्वारा नियंत्रित किया जाता है (गति और रोक सभी समायोजित की जा सकती है) ।

8. संचालित करें और नियंत्रण स्विच

कंट्रोल पैनल में 6 इंच का टच स्क्रीन है, जिससे स्लॉटिंग के आकार को समायोजित करना आसान हो जाता है।

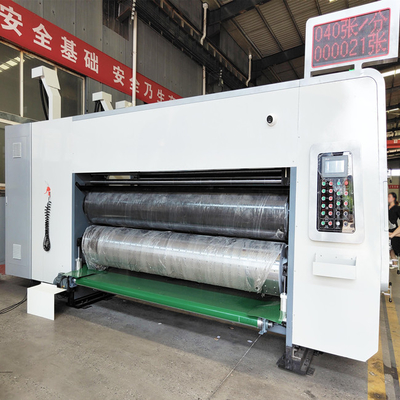

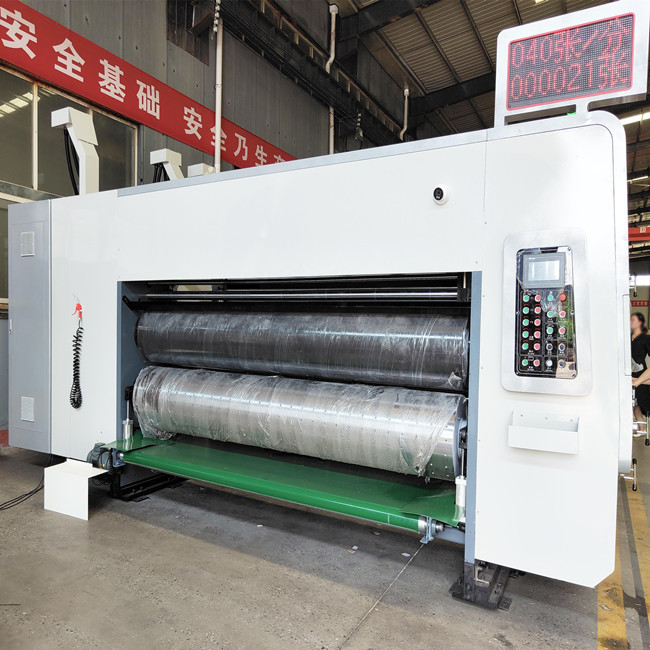

मर काटने की इकाई

1घुमावदार पहिया

1) रोलर व्यास 110 मिमी निर्बाध स्टील ट्यूब है, दो बार पीसने के माध्यम से, सतह कठिन क्रोमियम चढ़ाना, सुचारू रूप से चल रहा है।

2) घुमावदार पहियों की रिक्ति को दो ध्रुवीय स्व-लॉकिंग कीड़ा गियर बॉडी द्वारा मैन्युअल रूप से समायोजित किया जाता है, और रिक्ति को एक्सेंट्रिक गियर द्वारा समायोजित किया जाता है, जो स्केल के साथ चिह्नित है।

2मर काटने वाले रोलर्स

1) निचले डाई कटिंग रोलर का व्यास 360 मिमी मानक डाई कटिंग रोलर है, जो उच्च परिशुद्धता पीसने के साथ मिश्र धातु स्टील केन्द्रापसारक कास्टिंग से बना है।यह grooved clamping स्थिरता से लैस है.

2) रबर मैट रोलर का व्यास 388.9 मिमी है, उच्च गुणवत्ता 45# स्टील फिनिशिंग मशीनिंग, संतुलन सुधार, हार्ड क्रोमिंग।रबर चटाई जर्मनी से Depair ब्रांड को अपनाती है - चिकनी कटौती के साथ प्रतिरोधी पॉलीयूरेथेन रबर आस्तीन, सुविधाजनक स्थापना और 8 मिलियन से अधिक डाई-कटिंग बार। रबर चटाई रोलर यांत्रिक आंदोलन उपकरणों को अपनाने, प्रत्येक चाकू अलग-अलग पदों में कटौती करेगा,प्रभावी रूप से रबर चटाई के सेवा जीवन को लम्बा करने के लिए, गति दूरी 30 मिमी है, रैखिक गति स्वचालित मुआवजा उपकरण, मरने काटना निर्बाध लूप परिधि दिशा में काम करते हैं, रबर चटाई के पहनने को अधिक समान बनाने के लिए।जब नरम रोल का व्यास बदलता है, स्वचालित ट्रैकिंग मुआवजा, मैनुअल समायोजन के बिना, सुनिश्चित करें कि प्रत्येक बैच के आकार के लिए कार्टन डाई-कट पूरी तरह से सुसंगत,और मरने काटने रोलर अलग करने की डिवाइस एक सिलेंडर से लैस है, जब नहीं खिला कार्डबोर्ड और रिक्त, ऊपरी और निचले दो रोल अलग हो जाएगा, रबर चटाई और ब्लेड के पहनने को कम।रबर चटाई और ब्लेड मॉड्यूल का सेवा जीवन काफी बढ़ा है.

3) रबर रोलर का स्वचालित पीसने का तंत्र, पहने रबर चटाई की मरम्मत और पॉलिश कई बार। रबर चटाई के पुनः उपयोग की दर में काफी वृद्धि हुई है।जब रबर रोल की मरम्मत की जाती है तो अलार्म लैंप चमकता रहता है.

4) सफाई प्रणाली: सामने और पीछे के उभरा हुआ शाफ्ट को धीमा करने वाली मोटर के माध्यम से बेल्ट पर दबाया जाता है और कागज के अपशिष्ट को पूरी तरह से हटा दिया जाता है,ताकि मशीन कचरा कागज के संचय से प्रभावित नहीं होगाकार्य कुशलता में काफी सुधार हुआ है।

3. मर काटने वाले रोलर्स की चरण समायोजन संरचना

1) ग्रह गियर संरचना।

2) मरने काटना चरण एलसीडी माइक्रो कंप्यूटर इलेक्ट्रिक डिजिटल 360 डिग्री समायोजन को अपनाता है.
