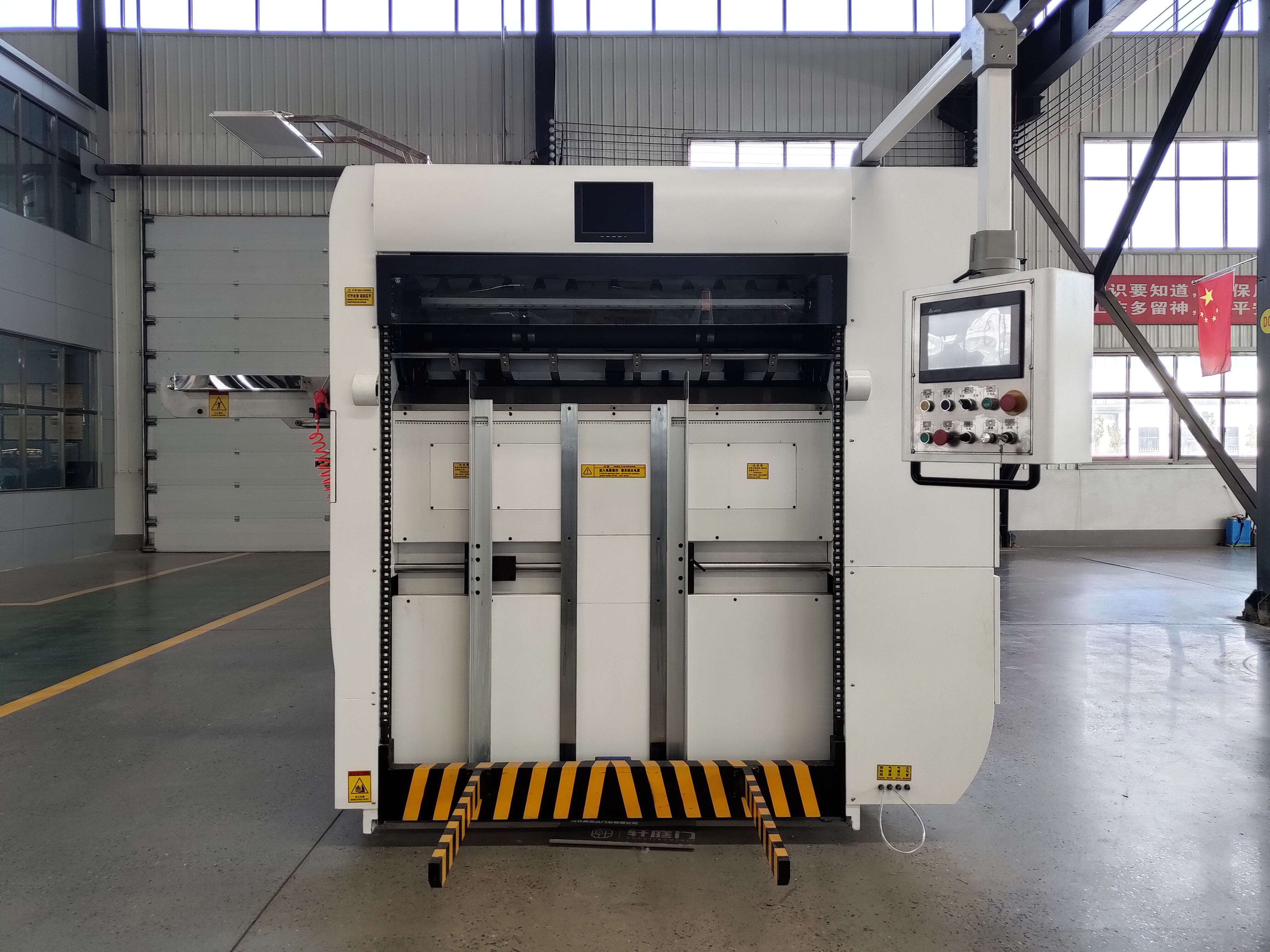

BMY1500 सेमी ऑटोमैटिक डाई कटिंग एंड क्रीज़िंग मशीन
| विवरण |
BMY-1500 सेमी-ऑटोमैटिक डाई कटिंग एंड क्रीज़िंग मशीन कलर बॉक्स, कार्टन और पेपर ट्रेडमार्क बनाने के लिए मुख्य उपकरण है।
हमारी मशीन उच्च तीव्रता वाले ग्रिपर खुले दांत, समग्र स्विंग फ्रंट गाइड, स्वचालित पुशिंग गाइड, उच्च परिशुद्धता अंतराल संरचना, वायवीय लॉक प्लेट, वायवीय क्लच, अधिभार संरक्षण और स्वचालित पेपर संग्रह से लैस है, जिससे पेपर फीडिंग दूरी कम हो जाती है, स्थिति सटीक उच्च हो जाती है। डाई कटिंग स्टेडी, पेपर कलेक्टिंग ऑर्डरलाइन, नॉन-ग्रिपर डाई कटिंग भी कर सकते हैं।
1. पेपर फीडिंग पार्ट:प्री कोड पेपर, पेपर फीडिंग प्लेटफॉर्म, वायवीय बेंच।
पूर्व-कोड पेपर:सिलेंडर स्लाइडिंग कोण एल्यूमीनियम, संचालित करने के लिए आसान और तेज़।ऑपरेटर को प्रोसेस्ड पेपर को प्री-कोड पेपर ट्रॉली में डालने की जरूरत होती है, और ट्रॉली को पेपर फीडिंग प्लेटफॉर्म पर वापस रख देना चाहिए ताकि पेपर लोअर लिमिट सेट होने पर अगला काम जारी रख सके।
पेपर फीडिंग प्लेटफॉर्म:कागज की मात्रा के अनुसार स्वचालित बढ़ते कदम की दूरी तय की जा सकती है, ऑपरेशन आसान और तेज है।कम भोजन दूरी और कम श्रम तीव्रता की विशेषताओं के साथ।
वायवीय बेंच:ऑपरेटर कामकाजी मंच पर खड़ा होता है, ऑपरेटर की विभिन्न ऊंचाई के अनुसार मशीन की ऊंचाई को वायवीय समायोजित करता है, संचालित करने में आसान, समय और प्रयास बचाता है।
पोजीशनिंगअंश: एफरोंट मार्गदर्शन देना, पक्षमार्गदर्शन देना.
फ्रंट गाइड:समग्र स्विंग फ्रंट स्विंगिंग साइड गाइड का पेपर किनारे पर एक छोटा सा प्रभाव पड़ता है, सटीक फाइबर स्विच (ताइवान रिको ब्रांड) के चार सेट के साथ उच्च पोजीशनिंग परिशुद्धता, कागज की जगह की जांच करने और पेपर बर्बादी से बचने के लिए।
साइड गाइड:आप विभिन्न उत्पादों के आधार पर साइड गाइड चुन सकते हैं, घटकों को बदलने की आवश्यकता नहीं है, आसानी से और जल्दी से समायोजित करने के लिए।
काटते हुये मर जाओअंश:ग्रिपर्स, डाई कटिंग शीट फ्रेम, डाई कटिंग स्टील प्लेट, ट्रांसमिशन स्ट्रक्चर, होस्ट बॉटम प्लेटफॉर्म, मूविंग प्लेटफॉर्म और अपर प्लेटफॉर्म, आंतरायिक संरचना, वायवीय क्लच ब्रेक।
डाई कटिंग प्रेशर समग्र रूप से रेगुलेट कर सकता है और फ्रंट ग्रिपर एज को अलग से रेगुलेट कर सकता है, मैनुअल रेड्यूसर सुविधाजनक और श्रम की बचत है।
ग्रिपर:ग्रिप्स कठोर एल्यूमीनियम मिश्र धातु सटीक कास्टिंग की उच्च शक्ति से बने होते हैं, अच्छी कठोरता, हल्की सामग्री, छोटी जड़ता, उच्च शक्ति के साथ, उच्च गति से चलने वाले पेपर को सटीक और सुचारू रूप से स्थानांतरित कर सकते हैं।यूनिक ग्रिपर फ्रंट गाइड, डाई कटिंग डबल पोजिशनिंग और रनिंग कर्व ऑफ कैम, लो नॉइज़, हाई प्रिसिशन और लास्ट ड्यूरेबल, ग्रिपर एज केवल 6 मिमी है।
डाई कटिंग शीट फ्रेम:डाई कटिंग शीट फ्रेम का दोहरा सुदृढीकरण वायवीय लॉकिंग और रोलिंग बियरिंग गाइड रेल, उच्च सुरक्षा, आसान संचालन को अपनाता है। हार्ड एल्यूमीनियम मिश्र धातु फ्लोटिंग प्लेट, हैंगर प्लेट के साथ डाई कटिंग शीट फ्रेम, प्लेट की स्थिति को बिल्कुल और मजबूत बनाता है, और पुन: उपयोग किया जा सकता है, डाई-कटिंग प्लेट को आगे बढ़ने और टूटने से प्रभावी ढंग से रोका जा सकता है।
डाई कटिंग स्टील प्लेट:विशेष गर्मी उपचार, अच्छी समतलता, उच्च कठोरता, लंबी सेवा जीवन द्वारा संसाधित 70CR स्टील प्लेट।वैयक्तिकृत एयर कुशन स्मोक एडिशन सिस्टम स्टील प्लेट को अंदर और बाहर, आसान और श्रम-बचत बनाता है।
संचरण संरचना:नया ट्रांसमिशन डिजाइन हाई स्पीड प्रिसिजन डाई कटिंग बनाता है।मुख्य ड्राइव वर्म गियर और विशेष रूप से डिज़ाइन किए गए क्रैंकशाफ्ट कनेक्टिंग रॉड स्ट्रक्चर को गोद लेती है, बियरिंग बुश कनेक्शन मूवमेंट स्पेस को कम कर देगा, वर्म गियर और वर्म के प्रभाव से बच जाएगा, हाई डाई-कटिंग प्रेशर, हाई प्रेशर का फंक्शन है।मूविंग प्लेटफॉर्म के 4 कोने डिकंप्रेशन बफर स्प्रिंग से लैस हैं और मशीन पहनने को कम करते हैं, जिससे मशीन अधिक स्थिर चलती है।
होस्ट बॉटम प्लेटफॉर्म, मूविंग प्लेटफॉर्म और अपर प्लेटफॉर्म:उच्च शक्ति नमनीय लौह राल रेत कास्टिंग, उच्च तन्यता ताकत और अच्छी क्रूरता से बने ये प्रमुख घटक।
आंतरायिक संरचना:उच्च परिशुद्धता समानांतर टर्नरी कैम इंडेक्सिंग संरचना का उपयोग करते हुए, कैम कर्व विशेष रूप से डिज़ाइन किया गया है, बड़ा ट्रैवर्स कोण है, ग्रिपर को अधिक स्थिर चलने दें।
वायवीय क्लच ब्रेक:वायु दाब, कम शोर, अच्छा ब्रेकिंग प्रदर्शन समायोजित करके टोक़ को नियंत्रित करना।दुर्घटना होने से बचने के लिए मशीन ओवरलोड होने पर मशीन को स्वचालित रूप से बंद कर दें।
4.कागज इकट्ठा करने वाला हिस्सा:स्वचालित रूप से और मात्रात्मक रूप से कागज एकत्रित करना।
बैक अलाइनिंग पेपर, साइड अलाइनिंग पेपरस्वचालित पेपर फीडिंग को व्यवस्थित रूप से सुनिश्चित करने के लिए, पेपर कलेक्टिंग मशीन की संरचना सरल, त्वरित संचालन है।इलेक्ट्रिक द्वारा समायोजित बैक अलाइनिंग पेपर, मैनुअल ऑपरेटिंग की तुलना में तीन गुना तेज, ऑपरेशन सरल और सुविधाजनक है। ऑपरेटर मशीन के सामने बैक अलाइनिंग पेपर की निगरानी कर सकता है। बैक अलाइनिंग पेपर पेपर को मॉनिटर करने के लिए डबल डिटेक्शन स्विच से लैस होता है।मशीन चलने पर यह नमूने भी ले सकता है। यह स्वचालित रूप से अलार्म होगा जब पेपर संग्रह ऑपरेटर को याद दिलाने के लिए पेपर एकत्रित करने वाले प्लेटफॉर्म को याद दिलाने के आदेश तक पहुंच जाएगा।
मात्रात्मक कागज:मनमाने मूल्य को 10 से 9999 तक सेट कर सकते हैं, जब पेपर निर्धारित मूल्य तक पहुंच जाएगा तो यह स्वचालित रूप से बंद हो जाएगा।
5. इविद्युत नियंत्रणअंश:एमotor, पीएलसी और मैन-मशीन इंटरफ़ेस, इलेक्ट्रॉनिक नियंत्रण प्रणाली, सभी प्रकार के सुरक्षा सुरक्षा उपकरण।
मोटर:आयातित फ़ूजी इन्वर्टर स्टेपलेस स्पीड कंट्रोल मोटर के साथ, मुख्य मोटर बचत ऊर्जा, कम शोर बनाता है।उच्च सुरक्षा प्रदर्शन, लंबी सेवा जीवन और कम चलने वाले शोर के साथ पेपर फीडिंग और रेड्यूसर मोटर आयातित ताइवान इलेक्ट्रोमैग्नेटिक ब्रेकिंग मंदी मोटर का चयन करते हैं।
पीएलसी और मानव-मशीन इंटरफ़ेस:मशीन काम करने की गति और स्थिति को डिजिटल डिस्प्ले करती है, मुख्य मोटर आवृत्ति कनवर्टर द्वारा नियंत्रित होती है, स्टीप्लेस गति नियंत्रण चलने को और अधिक स्थिर बनाता है।मैन-मशीन इंटरफ़ेस डिस्प्ले सिस्टम सभी प्रकार की कार्य स्थितियों, गलती स्थान समय पर और प्रस्तावित समाधान प्रदर्शित कर सकता है।
विद्युत नियंत्रण प्रणाली:पेपर फीडिंग, पेपर ट्रांसमिटिंग, डाई कटिंग, पेपर कलेक्टिंग से ऑटोमैटिक कंट्रोल और रियल-टाइम डिटेक्शन की माइक्रो कंप्यूटर कंट्रोल प्रोसेस।
सुरक्षा सुरक्षा उपकरण के सभी प्रकार:समस्या होने पर हॉर्न अलार्म, और मानव सुरक्षा सुनिश्चित करने के लिए मशीन को स्वचालित रूप से बंद कर दें।
6.एलस्नेहन प्रणाली:एफमजबूर स्नेहन प्रणाली औरसमयस्नेहन प्रणाली।
मजबूर स्नेहन प्रणाली:तेल का दबाव और प्रवाह दर समायोजन सुविधाजनक है, सुनिश्चित करें कि मुख्य ड्राइव तेल सामान्य रूप से आपूर्ति करता है और चलते समय मशीन बंद नहीं करेगा।
समय स्नेहन प्रणाली:मेजबान के प्रोग्राम करने योग्य नियंत्रक से जुड़ा हुआ है, स्नेहन समारोह को स्वचालित रूप से नियंत्रित करता है।ट्रांसमिटिंग चेन ऑयल ब्रश द्वारा लुब्रिकेट की जाती है और मशीन की सफाई रखने के लिए ऑयल शील्ड होती है, कैल भी ऑयल लुब्रिकेटिंग क्वांटिटेटिव और टाइमिंग करते हैं, मैनुअल फीडिंग की कमी के कारण मशीन के नुकसान से बचते हैं।टाइमिंग लुब्रिकेटिंग सिस्टम न केवल मशीन के शोर को कम करता है, बल्कि मशीन के स्थिर चलने को भी सुनिश्चित करता है।
| मापदंडों |
| वस्तु | मापदंडों | |
| आदर्श | बीएमवाई-1500 | |
| काटने का तरीका | दबाया हुआ फ्लैट डाई कटिंग (निचला भाग चल रहा है जबकि ऊपरी भाग अचल है) | |
| अधिकतम कागज संचारण आकार | 1510 * 1120 मिमी | |
| न्यूनतम कागज संचारण आकार | 400 * 400 मिमी | |
| अधिकतम मरने का आकार | 1490 * 1100 मिमी | |
| न्यूनतम ग्रिपर आकार | 6-8 मिमी | |
| मैक्स डाई कटिंग प्रेशर | 380 एन / सेमी² | |
| कागज संसाधित | आइवरी बोर्ड | 200-2000 ग्राम / वर्ग मीटर |
| लहरदार बोर्ड | 10 मिमी (अधिकतम मोटाई) | |
| सटीक काटने मरो | ± 0.1 मिमी | |
| अधिकतम मरने की गति | 5000 चादरें / एच | |
| अधिकतम खिला ढेर ऊंचाई | 1400 मिमी (स्तर से ऊपर) | |
| मिन फीडिंग पाइल हाइट | 1250 मिमी (स्तर से ऊपर) | |
| कुल शक्ति | 14kw | |
| कुल वजन | अनुमोदन17 टन | |
| कुल आकार | 4500*4250*2250mm(पेडल सहित) | |
| पैकिंग और शिपिंग |
1. नमी-प्रूफ और शॉक-प्रूफ पैकेजिंग को अपनाता है जो लंबी दूरी की सड़क के लिए उपयुक्त है।
2. परिवहन और विभिन्न प्रकार की मौसम की स्थिति।रखरखाव और संचालन का एक पूरा सेट।
3. मैनुअल शामिल है।
