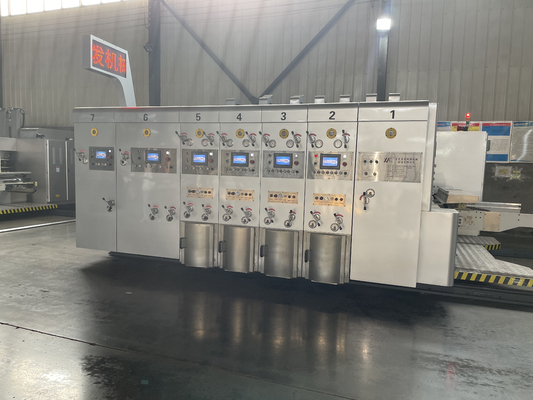

GYM-A 1628 तीन रंगों की प्रिंटिंग स्लॉटिंग और डाई कटिंग मशीन

Ⅰ।फीडर भाग:

1. लीड एज फीडर:

1) चार पंक्तियों के पहिये लीड एज फीडिंग सिस्टम, आसान संचालन, उच्च परिशुद्धता टाइप करते हैं।

2) लीड एज व्हील ताइवान से मैक्सड्यूरा ब्रांड को अपनाते हैं, टिकाऊ वियर रेसिस्टेंट।

3) 7.5kw पंखा, एयर सक्शन सहायक पेपर फीडिंग, बोर्ड के झुकने की डिग्री के अनुसार, चिकनी पेपर फीडिंग सुनिश्चित करने के लिए एडजस्टेबल एयर वॉल्यूम।चर आवृत्ति हवा की मात्रा को नियंत्रित करती है।

4) बाएँ और दाएँ बाफ़ल की स्थिति को स्क्रू रॉड द्वारा विद्युत रूप से नियंत्रित किया जाता है, जो समायोजित करने के लिए सुविधाजनक और त्वरित है।फ्रंट बैफल की ऊपरी और निचली निकासी की स्थिति को मैन्युअल रूप से अलग से समायोजित किया जाता है।

5) स्किप फीडिंग फंक्शन के साथ, बड़े आकार के बोर्ड के प्रसंस्करण को सुनिश्चित करने के लिए जरूरतों के अनुसार स्किप फीडिंग फंक्शन चुनें।पेपर लिफ्टिंग और पेपर ड्रॉपिंग एक्शन को जल्दी से पुश करने और प्रयास को बचाने के लिए सिलेंडर को अपनाते हैं।

6) मेजबान मशीन आवृत्ति रूपांतरण नियंत्रण को अपनाती है, मशीन शुरू होती है, सुचारू रूप से चलती है, और 30% ऊर्जा बचा सकती है।

7) इंटरलॉक कंट्रोल स्विच से लैस है जो डाई कटिंग यूनिट से जुड़ा है, तत्काल स्टॉप का एहसास करने के लिए, फीडिंग बंद करना या फीडिंग फिर से शुरू करना, फॉरवर्ड और रिवर्स जॉग, प्रत्येक यूनिट का फेज जॉग, और अधिक मानवीय ऑपरेशन।

8) बैक पेपर फ्रेम स्थिति आंदोलन को नियंत्रित कर सकता है, समायोजन को तेज कर सकता है।

9) धूल हटाने वाला उपकरण: उच्च गुणवत्ता वाले ब्रश और 4kw धूल हटाने वाले पंखे से लैस, यह बड़ी मात्रा में कार्डबोर्ड की छपाई की सतह पर अशुद्धियों को दूर कर सकता है और मुद्रण की गुणवत्ता में सुधार कर सकता है।

10) बैक बैफल स्थिति का मैन्युअल समायोजन।

11) पेपर फीडिंग काउंटर, उत्पादन मात्रा सेट और प्रदर्शित करें।

2 .इकाई जुदाई और संयोजन।

1) विद्युत नियंत्रण इकाई अलगाव और एक अलार्म घंटी के साथ संयोजन, और ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए चलती यात्रा के दौरान अलार्म लगातार बजता रहेगा।

2) गलत संचालन के कारण मशीन के नुकसान से बचने के लिए ट्रांसमिशन शाफ्ट एक सुरक्षा क्लच से लैस है (जब मशीन लॉक नहीं होती है, तो मेजबान मशीन ऑपरेशन शुरू नहीं कर सकती है)।

3) वायवीय इंटरलॉक डिवाइस।

4) होस्ट मोटर स्टार्ट प्रोटेक्शन डिवाइस।

3. पेपर फीडिंग रोलर

1) बाहरी व्यास 155 मिमी है।

2) निर्बाध स्टील ट्यूब, पहनने के लिए प्रतिरोधी रबर के साथ लेपित, और संतुलित सुधार।

3) निचले फीडिंग एम्बॉसिंग रोलर का व्यास 155 मिमी और क्रोम चढ़ाना है।

4) पेपर फीड रोलर्स की निकासी को डबल-पोल सेल्फ-लॉकिंग वर्म गियर बॉडी द्वारा मैन्युअल रूप से समायोजित किया जाता है, और क्लीयरेंस को सनकी गियर द्वारा समायोजित किया जाता है, जिसे स्केल के साथ चिह्नित किया जाता है।

4. शून्य डिवाइस पर ऑटो वापस

1) फीड यूनिट, प्रिंटिंग यूनिट स्वचालित रूप से शून्य पर रीसेट हो जाती है।

2) सामान्य तौर पर, कार्टन स्वचालित शून्यिंग डिवाइस से लैस होता है, जिसे कार्डबोर्ड के कचरे को कम करने के लिए परीक्षण प्रिंटिंग कार्डबोर्ड के दो टुकड़ों द्वारा सही स्थिति में समायोजित किया जा सकता है।

Ⅱ.प्रिंटिंग यूनिट

1. प्रिंटिंग रोलर

1) 410 मिमी का बाहरी व्यास।

2) स्टील प्लेट सामग्री, सतह पीस, हार्ड क्रोम चढ़ाना।

3) संतुलन सुधार, सुचारू संचालन।

4) शाफ़्ट व्हील फिक्स्ड रोलर जो प्रिंटिंग प्लेट स्थापित करता है।

5) 9 मिमी लटकने वाले संस्करण के लिए उपयुक्त पूरे प्रारूप प्लेट नाली लागू होगी।

6) प्रिंटिंग प्लेट को लोड और अनलोड करें, इलेक्ट्रिक फुट स्विच द्वारा सकारात्मक और नकारात्मक मोड़ लें।

7) मुद्रण रोलर अनुप्रस्थ मैनुअल समायोजन, 2-5 मिमी की सीमा।

1. प्रिंटिंग प्रेसिंग रोलर

1) बाहरी व्यास 175 मिमी है।

2) स्टील पाइप सतह पीसने, हार्ड क्रोम चढ़ाना।

3) संतुलन सुधार, सुचारू संचालन।

4) प्रिंटिंग प्रेस रोलर के गैप को डबल-पोल सेल्फ-लॉकिंग वर्म गियर बॉडी द्वारा मैन्युअल रूप से एडजस्ट किया जाता है, और गैप को सनकी गियर द्वारा एडजस्ट किया जाता है, जिसे स्केल के साथ चिह्नित किया जाता है।

2. स्टील एनिलॉक्स (जिआंगसु प्रांत से हैली कंपनी द्वारा बनाया गया)

1) 215 मिमी का बाहरी व्यास।

2) स्टील पाइप की सतह उन्नत क्रोमियम चढ़ाना प्रक्रिया को अपनाती है, जो कठोर, चिकनी और पहनने के लिए प्रतिरोधी होती है।

3) बिंदु संगत है और स्याही सम है।

4) प्रिंटिंग प्लेट और रबर रोलर के सेवा जीवन को बढ़ाएं।

5) डबल-पोल सेल्फ-लॉकिंग वॉल्यूट को अनिलॉक्स रोलर क्लीयरेंस को मैन्युअल रूप से एडजस्ट करने के लिए अपनाया जाता है, और क्लीयरेंस को एडजस्ट करने के लिए सनकी स्टील स्लीव का इस्तेमाल किया जाता है, और स्केल को चिह्नित किया जाता है।

3. रबर रोलर

1) बाहरी व्यास 205 मिमी है।(जिझो चुनफेंग द्वारा निर्मित।)

2) स्टील ट्यूब की सतह पहनने के लिए प्रतिरोधी रबर से ढकी होती है।

3) रबर रोलर में विशेष पीस, अच्छा स्याही हस्तांतरण प्रभाव।

4) डबल पोल सेल्फ-लॉकिंग वर्म गियर बॉडी को अनिलॉक्स और रबर रोलर के बीच निकासी को मैन्युअल रूप से समायोजित करने के लिए अपनाया जाता है, और निकासी को समायोजित करने के लिए सनकी गियर का उपयोग किया जाता है, और पैमाने को चिह्नित किया जाता है।

4. ऊपरी और निचले पेपर गाइडिंग रोलर

1) ऊपरी रोलर: बाहरी व्यास 86 मिमी, सीमलेस पाइप, चार पेपर पहियों के साथ।

2) निचला रोलर: बाहरी व्यास 155 मिमी, सीमलेस स्टील पाइप, सतह पीस, हार्ड क्रोमियम चढ़ाना।

3) पेपर फीड रोलर्स की निकासी को डबल-पोल सेल्फ-लॉकिंग वर्म गियर बॉडी द्वारा मैन्युअल रूप से समायोजित किया जाता है, और क्लीयरेंस को सनकी गियर द्वारा समायोजित किया जाता है, जिसे स्केल के साथ चिह्नित किया जाता है।

5. चरण समायोजन डिवाइस

1) ग्रहों की गियर संरचना।

2) मुद्रण चरण एलसीडी माइक्रो कंप्यूटर इलेक्ट्रिक डिजिटल 360 डिग्री समायोजन को गोद लेता है।(ऑपरेशन और स्टॉप के लिए एडजस्टेबल)।

3) मैनुअल पार्श्व स्थिति, +/- 5 मिमी समायोज्य दूरी।

4) प्रिंटिंग प्लेट रोलर चरण को समायोजित करने के लिए एलसीडी माइक्रो कंप्यूटर को गोद लेता है, जो शून्य पर रीसेट हो सकता है और उच्च परिशुद्धता के साथ प्लेट को जल्दी से समायोजित कर सकता है।

6. स्याही रीसाइक्लिंग प्रणाली

1) वायवीय डायाफ्राम पंप, स्थिर स्याही की आपूर्ति, आसान संचालन और रखरखाव।

2) स्याही फिल्टर स्क्रीन, फिल्टरदोष.

7. प्रिंटिंग चरण फिक्स डिवाइस

1) वायवीय ब्रेक तंत्र।

2) जब इकाइयां अलग हो जाती हैं या चरण समायोजन की प्रक्रिया में होती हैं, तो ब्रेक तंत्र मशीन के रोटेशन को प्रतिबंधित करता है, मूल गियर स्थिति के निश्चित बिंदु को बनाए रखता है।

Ⅲ.स्लॉटिंग यूनिट (पूर्ण कंप्यूटर समायोजन)

1. कंप्यूटर टच स्क्रीन को अपनाया जाता है

पीएलसी और रोटरी एनकोडर के माध्यम से, स्वचालित पहचान और समायोजन किया जा सकता है।भंडारण आदेश मंगाए जा सकते हैं।

2. पूर्ण कंप्यूटर समायोजन

कंप्यूटर टच स्क्रीन का उपयोग करने के अलावा, पीएलसी और रोटरी एनकोडर के माध्यम से प्रत्येक कटर सीट की अक्षीय दिशा और बॉक्स की ऊंचाई को समायोजित करें।प्रत्येक कटर सीट की अक्षीय दिशा और बॉक्स की ऊंचाई को समायोजित करने के लिए इलेक्ट्रिक कंट्रोल बटन का भी उपयोग किया जा सकता है।

3. स्लॉटिंग चरण समायोजन

1) स्लॉटिंग चरण समायोजन पीएलसी स्पर्श स्क्रीन आवृत्ति रूपांतरण नियंत्रण और इलेक्ट्रिक डिजिटल 360 डिग्री समायोजन (गति और सभी को समायोजित किया जा सकता है) को गोद लेता है।

2) लगातार स्लॉट स्थिति सुनिश्चित करने के लिए चरण शून्य सेटिंग डिवाइस।

4. प्री-क्रीजिंग सेक्शन

1) प्री-क्रीजिंग शाफ्ट व्यास 110 मिमी, उच्च गुणवत्ता वाले सीमलेस स्टील पाइप को अपनाएं।भूतल पीस, गतिशील संतुलन सुधार, हार्ड क्रोम चढ़ाना, चिकनी रोटेशन।

2) प्री-क्रिज़िंग व्हील बड़े प्री-क्रीज़िंग व्हील को बेहतर बनाने के लिए उन्नत तकनीक को अपनाता है, ताकि लाइन क्रीज़ होने पर पेपरबोर्ड टूट न जाए।

5. क्रीजिंग व्हील सेक्शन

1) बढ़ते रोलर का व्यास 124 मिमी है, और उच्च गुणवत्ता वाले सीमलेस स्टील पाइप को अपनाया जाता है।भूतल पीस, गतिशील संतुलन सुधार, हार्ड क्रोम चढ़ाना, चिकनी रोटेशन।

2) क्रीज़िंग व्हील उन्नत तकनीक को अपनाता है।ऊपरी पहिया बीच में उच्च कठोरता राल गोंद और खांचे से बना है।जब बोर्ड को निचले पहिए के साथ समकालिक रूप से पास किया जाता है, तो बोर्ड की रेखा तिरछी नहीं होती है।

3) क्रीज़िंग व्हील, प्री-क्रिज़िंग व्हील और स्लॉटिंग कटर डिस्क की अक्षीय स्थिति स्वचालित रूप से सटीक बॉल स्क्रू के माध्यम से सिंक्रनाइज़ रूप से समायोजित की जाती है।

4) क्रीज़िंग व्हील, प्री-क्रीजिंग रोलर, और स्लॉटिंग ब्लेड के निचले रोलर समायोजन, संरचना को कॉम्पैक्ट बनाने के लिए समायोज्य सनकी आस्तीन संरचना को अपनाया जाता है, समायोजित करने में आसान और सटीक स्थिति;

5) क्रीज़िंग व्हील, प्री-क्रीज़िंग रोलर, और स्लॉटिंग ब्लेड के निचले रोलर क्लीयरेंस समायोजन को डबल-पोल सेल्फ-लॉकिंग वर्म व्हील बॉडी द्वारा मैन्युअल रूप से समायोजित किया जाता है, और क्लीयरेंस को सनकी गियर द्वारा समायोजित किया जाता है और स्केल के साथ चिह्नित किया जाता है।

6. प्री-क्रीजिंग, स्लिटिंग और स्लॉटिंग ब्लेड सीट

1) स्लॉटिंग का ऊपरी रोलर व्यास 156 मिमी, सीमलेस स्टील ट्यूब, पीसने के दो बार, सतह हार्ड क्रोमियम चढ़ाना, सुचारू रूप से चलती है।

2) स्लॉटिंग का निचला रोलर व्यास 156 मिमी, निर्बाध स्टील ट्यूब, पीसने के दो बार, सतह हार्ड क्रोमियम चढ़ाना, आसानी से चल रहा है।

3) ऊपरी स्लॉटिंग ब्लेड डिस्क की सटीक मशीनिंग।

4) ऊपरी और निचले स्लॉटिंग ब्लेड डिस्क, क्रीज़िंग व्हील, स्लिटिंग नाइफ डिस्क और प्री-क्रीज़िंग व्हील की सिंक्रोनस अक्षीय स्थिति का इलेक्ट्रिक समायोजन।

5) सिंगल शाफ्ट-डबल ब्लेड्स स्लॉटिंग, बॉक्स ऊंचाई समायोजन आंतरिक टूथ इलेक्ट्रिक कंट्रोल स्ट्रक्चर को अपनाता है, ताकि चिकनाई वाला तेल कार्टन को दूषित करना आसान न हो।और बॉक्स ऊंचाई समायोजन में इलेक्ट्रॉनिक टक्कर सुरक्षा उपकरण है, मशीन को नुकसान नहीं पहुंचाएगा।

6) गाइड प्लेट ट्रैवर्स मैकेनिज्म लचीले मूवमेंट और सटीक पोजिशनिंग के साथ सटीक बॉल स्क्रू और लीनियर ऑप्टिकल एक्सिस के कॉम्बिनेशन डिजाइन को अपनाता है।

7. स्लॉट चरण समायोजन तंत्र

1) ग्रहों की गियर संरचना।

2) स्लॉटिंग चरण को कंप्यूटर और इलेक्ट्रिक डिजिटल 360 ° समायोजित (गति और स्टॉप सभी को समायोजित किया जा सकता है) द्वारा नियंत्रित किया जाता है।

8. संचालन और नियंत्रण स्विच

कंट्रोल पैनल 6 इंच की टचिंग स्क्रीन से लैस है, जिससे स्लॉटिंग के आकार को समायोजित करना आसान हो जाता है।

Ⅳ.डाई कटिंग यूनिट

1. बढ़ते पहिए

1) रोलर व्यास 110 मिमी सीमलेस स्टील ट्यूब है, दो बार पीसने के माध्यम से, सतह हार्ड क्रोमियम चढ़ाना, सुचारू रूप से चलती है।

2) बढ़ते पहियों की निकासी को डबल-पोल सेल्फ-लॉकिंग वर्म गियर बॉडी द्वारा मैन्युअल रूप से समायोजित किया जाता है, और निकासी को सनकी गियर द्वारा समायोजित किया जाता है, जिसे स्केल के साथ चिह्नित किया जाता है।

1. डाई कटिंग रोलर्स

1) निचले डाई कटिंग रोलर का व्यास 360 मिमी मानक डाई कटिंग रोलर है, जो उच्च परिशुद्धता पीस के साथ मिश्र धातु इस्पात केन्द्रापसारक कास्टिंग से बना है।यह अंडाकार क्लैंपिंग स्थिरता से सुसज्जित है।

2) रबर चटाई रोलर का व्यास 388.9 मिमी, उच्च गुणवत्ता 45 # स्टील फिनिश मशीनिंग, संतुलन सुधार, हार्ड क्रोम चढ़ाना है।रबड़ की चटाई जर्मनी से डिपेयर ब्रांड को अपनाती है - चिकनी चीरा, सुविधाजनक स्थापना और 8 मिलियन से अधिक डाई-कटिंग समय के साथ प्रतिरोधी पॉलीयूरेथेन रबर आस्तीन।रबर मैट रोलर मैकेनिकल मूवमेंट डिवाइस को अपनाता है, प्रत्येक चाकू अलग-अलग स्थिति में कट जाएगा, प्रभावी रूप से रबर मैट के सेवा जीवन को लम्बा खींच देगा, आंदोलन की दूरी 30 मिमी है, रैखिक गति स्वत: मुआवजा डिवाइस, परिधि की दिशा में डाई-कटिंग डिस-अनंत लूप काम करता है , रबर मैट के पहनने को और अधिक समान बनाने के लिए।जब मुलायम रोल व्यास परिवर्तन, स्वचालित ट्रैकिंग मुआवजा, मैन्युअल समायोजन के बिना, सुनिश्चित करें कि डिब्बे के प्रत्येक बैच का आकार पूरी तरह से संगत होने के लिए मर जाता है, और मरने वाले रोलर अलगाव डिवाइस को सिलेंडर से लैस किया जाता है, जब कार्डबोर्ड और निष्क्रिय नहीं खिलाते हैं, ऊपरी और निचले दो रोल वियोज्य होंगे, रबर मैट और ब्लेड के पहनने को कम करेंगे।इस बीच, रबर मैट और ब्लेड मॉड्यूल की सेवा का जीवन काफी बढ़ा है।

3) रबर रोलर की स्वचालित पीसने की व्यवस्था, पहने हुए रबड़ की चटाई को कई बार मरम्मत और पॉलिश करें।रबर मैट की पुन: उपयोग दर में काफी वृद्धि हुई है।रबर रोल की मरम्मत होने पर अलार्म लैंप चमकता रहता है।

4) सफाई व्यवस्था: आगे और पीछे के एम्बॉसिंग शाफ्ट को मंदी मोटर के माध्यम से बेल्ट में दबाया जाता है, और कागज की बर्बादी को पूरी तरह से हटा दिया जाता है, ताकि मशीन बेकार कागज के संचय से प्रभावित न हो।कार्य कुशलता में बहुत सुधार हुआ है।

2. डाई कटिंग रोलर्स फेज एडजस्टमेंट स्ट्रक्चर

1) ग्रहों की गियर संरचना।

2) डाई कटिंग चरण एलसीडी माइक्रो कंप्यूटर इलेक्ट्रिक डिजिटल 360 डिग्री समायोजन को अपनाता है।(ऑपरेशन और स्टॉप के लिए एडजस्टेबल)।
